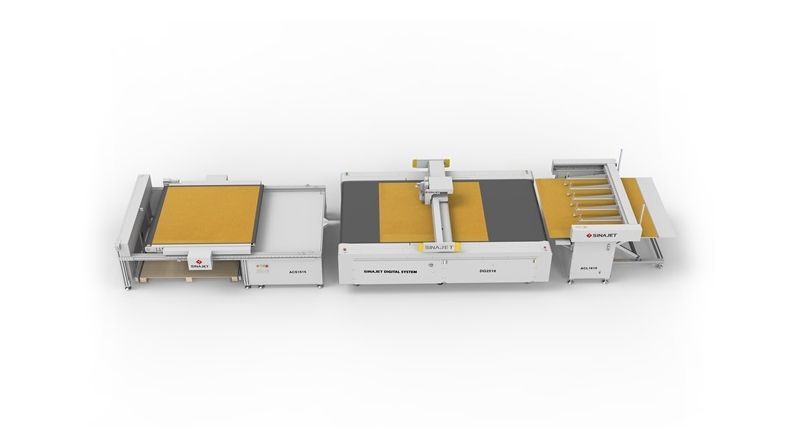

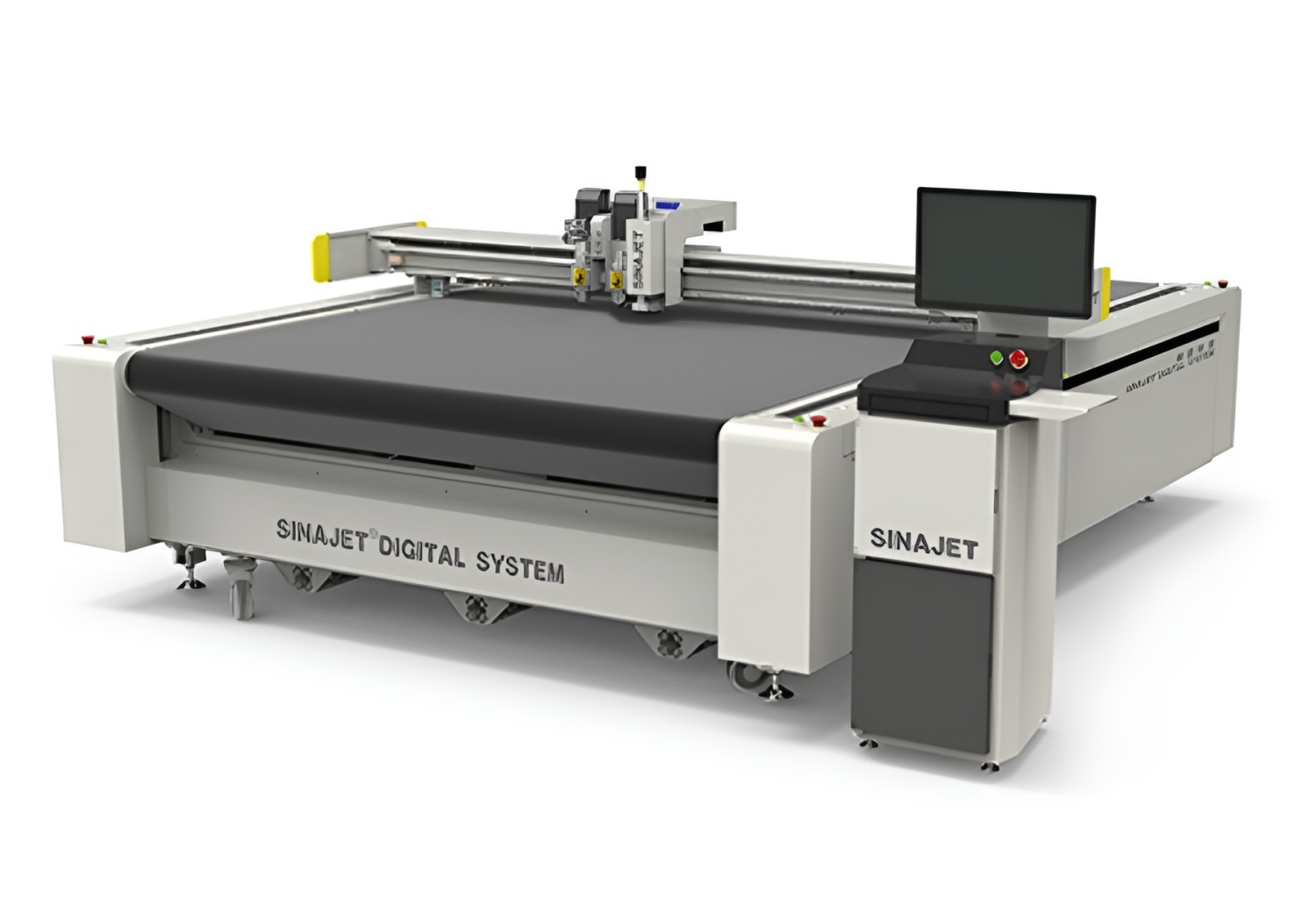

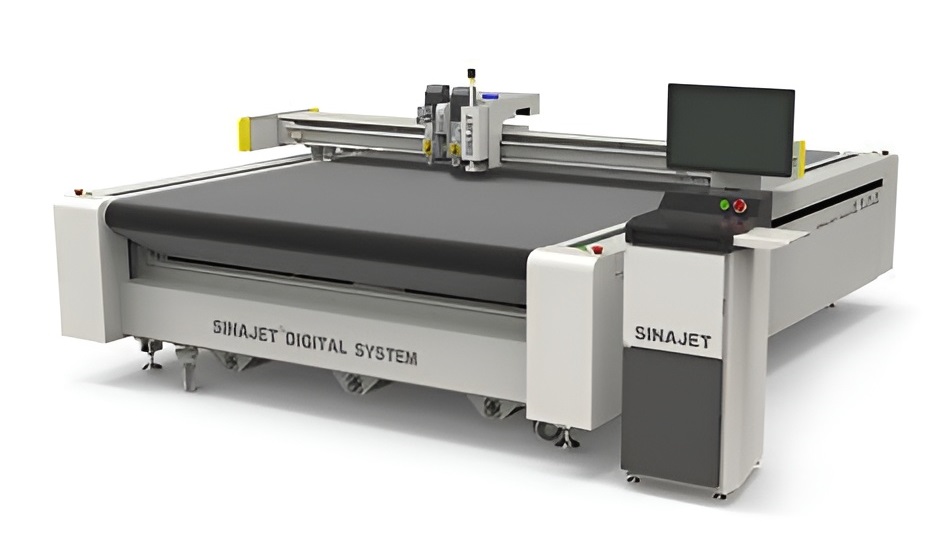

Однослойные автоматические раскройные комплексы SINAJET DG/DH
Changzhou Sinajet Science and technology co стала первой компанией в КНР, которая стала внедрять технологию однослойного раскроя для производителей одежды и других изделий из текстиля. Четыре самых крупных производителя одежды из КНР используют раскройщики SINAJET, кроме того, SINAJET — самые популярные в ЕС режущие плоттеры и раскройщики из КНР высшего класса.
Преимущества SINAJET DG/DH перед аналогами
- Отсутствуют перерезы при крое благодаря автоматическому совмещению работы дискового ножа и пробойника.
- Размотчики рулонов синхронизированы с движением конвейера.
- Есть проекционная система для работы с клеткой и полоской, а также для подсветки разными цветами готовых изделий, что облегчает их сортировку.
- Есть решение для производства мужских костюмов.
- Есть струйная печатная головка HP45 — для маркировки готовых изделий.
- Информация об очереди работ и статусе текущей работы выводится на большой экран.
- Данные можно экспортировать в систему ERP.
Особенности оборудования:
- прочная стальная рама;
- толщина материала — до 25 мм (до 45 мм по запросу);
- максимальная линейная скорость — 1800 мм/сек.;
- потребляемая мощность — от 10 кВт;
- максимальная ширина режущей зоны до 5 метров;
- собственное, оптимизированное программное обеспечение SINAJET MCC для ПК;
- вакуумная конвейерная система или вакуумный стол для фиксации материала с независимыми зонами;
- вакуумная помпа и компрессор в стандартной конфигурации;
- быстрая и простая замена инструментов, возможность установки до 4 режущих инструментов одновременно;
- две автокалибровочные станции для тангенциальных инструментов;
- CCD-камера для работы по меткам и QR-кодам;
- система безопасности с механическими и IR-датчиками;
- возможность комплектования автоподатчиком и стеккером для листовых материалов.
Опции:
- автоматические податчики рулонного материала с контролем кромки и натяжения;
- есть податчик, синхронизированный с движением конвейера;
- автоматический податчик листового материала;
- укладчик готовых листовых материалов;
- автоматическая калибровка инструмента TCC — два, с обеих сторон;
- ССD камера — считыватель регистрационных меток, или cчитыватель QR-кода;
- проекционная система для цветовой подсветки готовых изделий, что облегчает их сортировку.
Широкий набор инструментов:
- пишущий инструмент;
- тангенциальный статичный инструмент;
- флюгерный нож;
- биговальный инструмент;
- осциллирующий инструмент;
- фрезерные инструменты мощностью 800 Вт, 1,2 кВт, 1,8 кВт;
- активный дисковый нож;
- пневматический осциллирующий инструмент,
- V-Cut — для резки под углом;
- Kiss-Cut — для половинного реза.

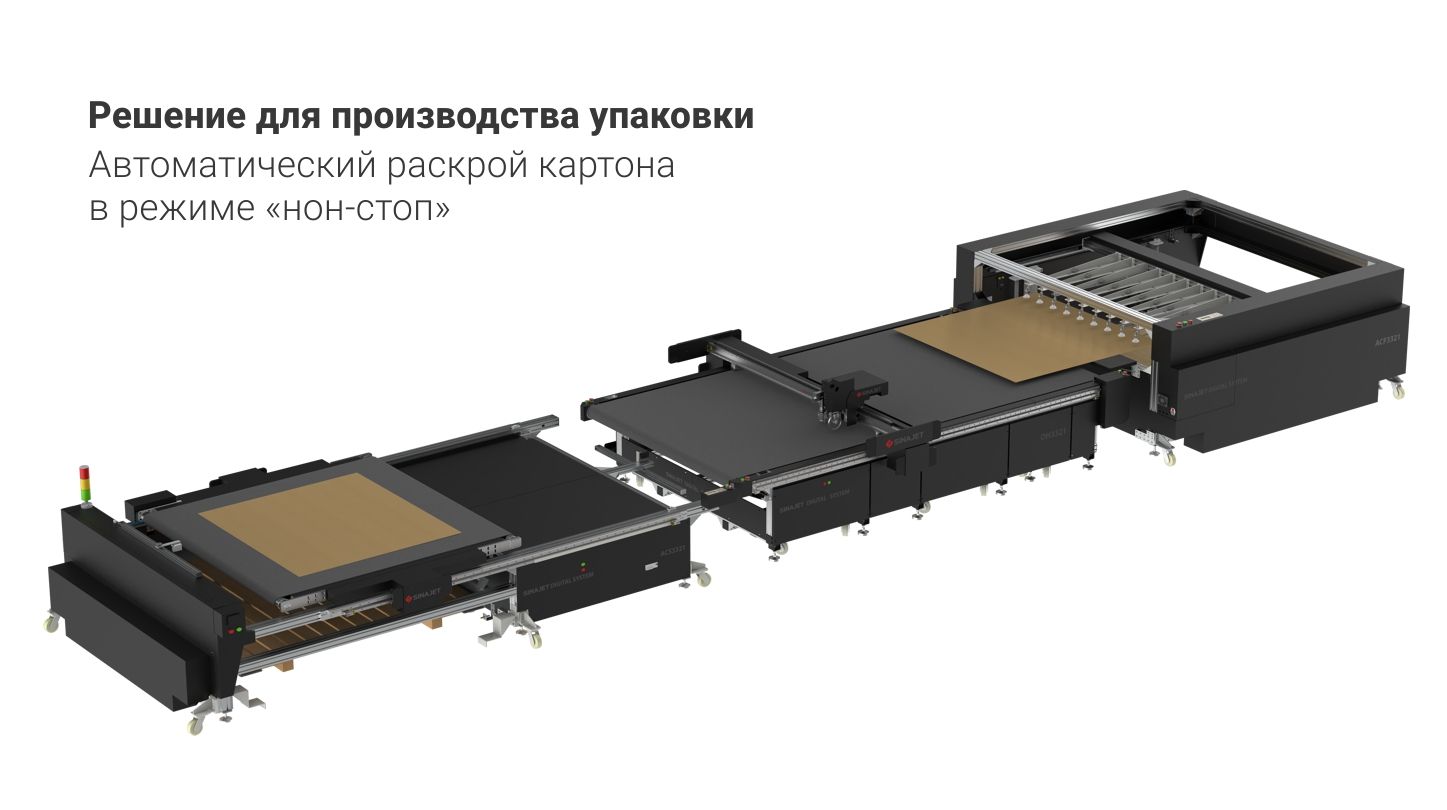

Решение для производства упаковки в режиме «нон-стоп»
Позволяет работать с различными материалами:
- картоном и гофрокартоном;
- переплетным картоном;
- ПВХ;
- резиной;
- самоклеющимися пленками;
- натуральной и искусственной кожей;
- трикотажем и тканью;
- светоотражающими, вспененными, композитными и многими другими материалами.
Программное обеспечение SINAJET DG/DH — особенности
- Собственная разработка, оптимизация под данные модели и учет опыта крупнейших мировых производителей одежды.
- Отсутствие “перерезов” при раскрое ткани за счет автоматического сочетания работы дискового ножа и пробойника.
- Возможность непрерывного раскроя без остановки движения конвейера (к примеру, так кроится ткань для лопастей ветрогенераторов).
- Поддержка проекторов, что позволяет выделять цветом и надписями готовые изделия для облегчения сортировки.
- Поддержка двух балок для ускорения работы.
- Поддержка сканирования/распознавания контрастных контуров для автоматического кроя без ввода заданий - например, при раскрое ткани, распечатанной на принтере.
- Возможность экспорта данных в корпоративные учетные (Erp) системы.
- Возможность отображения очереди работ и процента выполнения на большом экране.
- Возможность просмотра истории выполнения задач.
- Библиотека материалов, инструментов и параметров кроя.
- Симуляция кроя — позволяет оценить затраты времени и оптимизировать будущую работу.
- Возможность сохранения и повторного использования параметров одним кликом.
- Несколько видов нестинга, в том числе для клеток и полосок, с использованием проектора.
Инструменты для любых задач
-
EOT8Электрический осциллирующий инструмент (ход 8 мм) -
EOT2.5Электрический осциллирующий инструмент (ход 2,5 мм) -
EOT1Электрический осциллирующий инструмент (ход 1 мм) -
WKTКолесный нож -
UWKTПассивный колесный нож -
DCTТяговый нож -
VCTV-образный нож -
KCTИнструмент для резки с надсечкой -
CTTИнструмент для биговки -
POTПневматический осциллирующий инструмент
-
RCTПриводной ротационный инструмент -
MCTФрезер с воздушным охлаждением -
MCTФрезер с водяным охлаждением -
marker-holderДержатель для маркера для цифрового резака -
NPLOTИнструмент для струйного картриджа -
NPENИнструмент для струйной ручки
Электрический осциллирующий инструмент (ход 8 мм), EOT8
- Ход: 8 мм
- Мощность: 200 Вт
- Частота: 3000 ударов/мин
- Максимальная толщина резки: 2 см
Электрический осциллирующий инструмент (ход 8 мм) широко используется для резки текстильных тканей и способен справляться с более толстыми материалами, обеспечивая высокую силу реза.
Применимые материалы
- Многослойная резка текстильных тканей
- Звукоизолирующий хлопок
- Древесноволокнистые плиты (МДФ)
Электрический осциллирующий инструмент (ход 2,5 мм), EOT2.5
- Ход: 2,5 мм
- Мощность: 180 Вт
- Частота: 8000 ударов/мин
Электрический осциллирующий инструмент (ход 2,5 мм) предназначен для резки более толстых и плотных материалов.
Применимые материалы
- Сотовые панели
- Полые панели
- Гофрированная бумага
- Жесткие ремни
Электрический осциллирующий инструмент (ход 1 мм), EOT1
- Ход: 1 мм
- Мощность: 70 Вт
- Частота: 16000 ударов/мин
Электрический осциллирующий инструмент (ход 1 мм) удовлетворяет потребности в резке большинства материалов.
Применимые материалы
- KT-панели
- Пенопластовые панели
- Декоративные панели
- Полые панели
- Гофрированная бумага
- ПП-бумага
- Самоклеящиеся этикетки
- Светоотражающие материалы
- Текстильные ткани
- Микрофибра
- Пленки
Колесный нож, WKT
- Мощность: 180 Вт
- Скорость: 8000 об/мин
Колесный нож обеспечивает высокую скорость резки и отличные результаты. Он идеально подходит для резки воздухопроницаемых тканей без необходимости использования подложки и минимизирует повреждения войлочных материалов.
Применимые материалы
- Текстильные ткани
- Микрофибра
- Специальные ткани
- Кожа PU
- Различные типы ковров
- Пленка ПЭТ
- Стекловолокно
- Углеродное полотно
- Арамидные ткани
Пассивный колесный нож, UWKT
- Максимальная нагрузка: 75,36 кг
- Максимальная скорость подъема/опускания: 800 мм/с
- Максимальная угловая скорость вращения: 78,5 рад/с
- Максимальное угловое ускорение: 3557,8 рад/с²
- Максимальный крутящий момент: 1272 Н·мм
- Максимальный ход: 30 мм
Пассивный колесный нож предназначен для резки толстых и тяжелых тканей, обеспечивая превосходные результаты резки.
Применимые материалы
- Стеклоткань плотностью 1200 г/м²
Тяговый нож, DCT
Тяговый нож (DCT) используется для резки материалов с низкой и средней прочностью, с максимальной толщиной резки до 6 мм. Давление резки может быть отрегулировано. Инструмент отличается стабильной производительностью, высокой скоростью резки, гибкостью и простотой в обслуживании.
Применимые материалы
- ПП-бумага
- Самоклеящиеся этикетки
- Картон
- Серый картон
- Фенольные плиты
- Светоотражающие материалы
- ABS
V-образный нож, VCT
V-образный нож предназначен для выполнения резов под определенными углами, обеспечивая быструю и точную резку под разными углами.
Применимые материалы
- Серый картон
- Сотовые панели
- Декоративные панели
- Звукопоглощающие панели
Инструмент для резки с надсечкой, KCT
- Регулируемая глубина резки
- Возможность выполнения резки с надсечкой и сквозной резки
- Прост в использовании
- Подходит для резки самоклеящихся этикеток, где требуется разделение пленки и подложки
Применимые материалы
- Самоклеящиеся этикетки
- Этикеточная бумага
- Различные типы пленочных материалов с покрытием
Инструмент для биговки, CTT
- Используется для биговки или резки перфорированных линий
- Регулируемое давление при биговке
- Доступны различные диаметры и ширина биговки
- Чистая биговка без разрывов и трещин
- Электрический осциллирующий инструмент (ход 8 мм) широко используется для резки текстильных тканей и способен справляться с более толстыми материалами, обеспечивая высокую силу реза.
Применимые материалы
- Картон
- Гофрированная бумага
Пневматический осциллирующий инструмент, POT
- Ход: 8 мм
- Сжатый воздух: 0,8 МПа
По сравнению с электрическими осциллирующими инструментами с ходом 2,5 мм и 1 мм, пневматические осциллирующие инструменты способны резать более толстые и плотные материалы.
Применимые материалы
- Сотовая бумажная панель
- Полые панели
- Гофрированная бумага и многослойные упаковочные ткани
- Ткань для обуви
Приводной ротационный инструмент, RCT
Приводной ротационный инструмент используется в машинах для графической резки DF в полиграфической и цифровой печатной индустрии. Он отличается высокой маневренностью, низкой стоимостью эксплуатации и быстрой скоростью резки.
- Более высокая скорость резки по сравнению с осциллирующими и тяговыми инструментами
- Максимальная толщина резки — 2 мм
- Простота в использовании
Применимые материалы
- Картон
- Самоклеящиеся этикетки
- ПП-бумага
Фрезер с воздушным охлаждением, MCT
- Мощность: 800 Вт
- Скорость: 24000 об/мин
Фрезер с воздушным охлаждением используется для фрезеровки, полировки и других процессов на таких материалах, как акрил, ПВХ, алюминиево-композитные панели и древесные плиты.
Особенности
- Эффективное удаление стружки
- Максимальная толщина резки зависит от материала
Фрезер с водяным охлаждением, MCT
- Мощность: 1200 Вт
Особенности
- Эффективное удаление стружки
- Максимальная толщина резки зависит от материала
- По сравнению с фрезерами с воздушным охлаждением, обеспечивает большую силу реза и более высокое качество резки.
Фрезер с водяным охлаждением используется для фрезеровки, полировки и других процессов на таких материалах, как акрил, ПВХ, алюминиево-композитные панели и древесные плиты.
Держатель для маркера для цифрового резака
Держатель для маркера может использоваться с различными маркерами или сменными стержнями для выполнения маркировки на производстве.
Особенности
- Простота в эксплуатации
- Низкая стоимость расходных материалов
- Высокая практичность
Инструмент для струйного картриджа, NPLOT
Инструмент для струйного картриджа использует картридж HP45 для выполнения процесса маркировки.
Особенности
- Высокая скорость печати
- Отсутствие контакта с материалом, на который наносится маркировка
- Простая замена расходных материалов
Инструмент для струйной ручки, NPEN
Инструмент для струйной ручки обеспечивает высокоточное и высокочастотное нанесение маркировки.
Особенности
- Возможность использования чернил разных цветов и характеристик
- Высокая скорость нанесения линий
- Низкая стоимость расходных материалов
- Отсутствие контакта с материалом, на который наносится маркировка
SINAJET LABEL PRINTER наносит самоклеящиеся этикетки, с текстом/кодами, подходящими для стандартных считывателей QR-кодов.
Линия по резке пленки для автомобильных стекол триплекс от SINAJET
Возможен тест-драйв SINAJET на ваших материалах! Приглашаем протестировать раскрой ваших работ на ваших материалах, проверить качество сборки, удобство программного обеспечения и лично получить ответы на интересующие вопросы. Мы поможем вам с конфигурацией SINAJET под ваши задачи.
Технические характеристики SINAJET DG/DH
* Возможна поставка режущих плоттеров SINAJET DG/DH с шириной режущей зоны до 5 метров.
| Модель |
Dн1816 |
DG2516 | DG2516L20 |
DH2518 |
DH2518L20 |
DH2521 | DH2521L20 |
| Размер режущей зоны | 1800 x 1600 | 2500 x 1600 | 2500 x 1600 (расширительный стол 2000 мм) | 2500 x 1800 |
2500 x 1800 (расширительный стол 2000 мм) |
2500 x 2100 |
2500 x 2100 (расширительный стол 2000 мм) |
| Габариты | 2850x2480x1240 |
3420x2402x1200 |
5420x2402x1200 | 3420x2602x1200 | 5420x2602x1200 | 3542x2980x1240 | 5420x2980x1240 |
| Вес | 936 | 980 | 1058 | 1120 | 1208 | 1255 | 1353 |
| Потребляемая мощность, квт | 12.15 | 11.8 | |||||
| Точность резки | <0.1 мм | ||||||
| Максимальная толщина | 25 мм | ||||||
| Максимальная скорость | 1800 мм/cек | ||||||
| Инструменты | дисковый нож, пробойник / надсечка, дрель | ||||||
| Отметка | фломастером или струйным принтером | ||||||
| Фиксация материала | вакуумная | ||||||
| Управление | управление отдельный компьютер (win 7,10,11) | ||||||
| Формат файла | DXL, PLT, GBR, iSO, PDF, cut | ||||||
| Передача данных | сетевая | ||||||
| Рабочее напряжение | 220/380 в/ 50-60 Гц | ||||||
| Система управления | импортная интеллектуальная цифровая система сервоуправления | ||||||
| Мощность вакуумной помпы | 9,0 квт | ||||||
| Мощность компрессора | 1,0 квт | ||||||
| Рабочая температура | температура 0-40℃, влажность 20%-80% без конденсации | ||||||
Видео работы планшетного плоттера SINAJET DG/DH
Особые условия покупки планшетного плоттера SINAJET DG/DH
Стандартная схема сотрудничества — 6 простых шагов
Дополнительные возможности
Вы можете приобрести режущий плоттер SINAJET DG/DH в лизинг. Мы предложим вам несколько проверенных лизинговых компаний на выбор, а также готовы работать с любой другой, выбранной вами.
Наши партнеры
Предоставляем нашим клиентам возможность рассрочки при покупке планшетного плоттера для резки SINAJET DG/DH.
Аванс 10%
Срок 6 мес.
Переплата 0%
Аванс 20%
Срок 9 мес.
Переплата 0%
Аванс 30%
Срок 12 мес.
Переплата 0%
Условия в каждом случае обсуждаются индивидуально, подробности уточняйте у менеджера отдела продаж.
Стандартный срок гарантии на планшетный режущий плоттер SINAJET DG/DH — 12 месяцев. Возможно продление гарантии на срок до 16 месяцев, подробности уточняйте у менеджера отдела продаж.
Отзывчивый сервис 24/7 — по всей России
Если у вас возникнут неполадки, сложности с настройками или появятся другие вопросы по работе с планшетным режущим плоттером SINAJET DH/DG, вы в момент обращения получите консультацию нашей службы поддержки. В штате «Топ Принт Кат» работают опытные инженеры, знакомые с особенностями этого оборудования. Большинство проблем решается удаленно, при необходимости — оперативно выезжаем для их ликвидации.
Не оставим вас с машиной один на один
- Круглосуточно 7 дней в неделю отвечаем на запросы и помогаем устранять технические неисправности.
- Быстро приезжаем и ремонтируем планшетные плоттеры в любом городе России.
- Расходные материалы и востребованные запчасти держим в наличии на складе в Москве, остальные — поставляем в срок от 2 дней до 2 недель.
Почему выбирают «Топ Принт Кат»
-
0₽переплатыза ненужные опции оборудования и дополнительные услугиПодбираем конфигурацию планшетного плоттера точно под задачи клиента: учитываем особенности материалов, размеры производственных помещений, желаемые сроки окупаемости и все возможные сопутствующие вопросы. Устанавливаем и настраиваем — бесплатно.
-
65рабочих днейсредний срок от заключения договора до запуска в работуПоставляем оборудование «под ключ» и сопровождаем клиента на всех этапах. С заводом-производителем в Китае налажен хороший контакт, логистика отработана, поэтому станки изготавливаются под заказ и доставляются быстро, а все возникающие вопросы мы решаем без лишней бюрократии.
-
152установкираскройного оборудования по разным городам РФСпециализируемся на раскройном оборудовании для изготовления рекламной продукции и упаковки, основатели компании более 20 лет работают на этом рынке. Нам доверяют российские компании: они рекомендуют нас коллегам и приходят за вторым плоттером для расширения производства.
-
2часасредний срок реакции сервисной службы на обращение клиентаСервисная служба работает круглосуточно, 24/7. Большинство проблем решаем удаленно, при необходимости — оперативно выезжаем для ремонта в любой город РФ. Расходные материалы и запчасти всегда есть в наличии на складе в Москве.
