Инженеры ТОП ПРИНТ КАТ завершили установку и запуск промышленного режущего плоттера SINAJET DG 2516 на предприятии компании «МедЕвроКомпани» в Бресте. Новая машина будет использоваться для раскроя сложных композитных материалов на основе ткани и резины, применяемых при изготовлении медицинских и ортопедических изделий.
Компания «МедЕвроКомпани» специализируется на продукции медицинского назначения. В ее ассортимент входят послеоперационные бандажи, фиксаторы суставов, корсеты и корректоры осанки, шейные бандажи и другие ортопедические изделия. Многие из них имеют сложную пространственную форму и состоят из нескольких функциональных слоев.
Для производства такой продукции недостаточно просто разрезать материал по заданному контуру. Необходимо сохранить геометрию детали, не допустить растяжения эластичного слоя и повреждения тканевой основы. Кромка должна оставаться ровной, а отверстия, технологические вырезы и линии разметки — точно совпадать на всех заготовках.
Именно это стало главным критерием выбора оборудования. Перед принятием решения специалисты «МедЕвроКомпани» протестировали свои реальные материалы на нескольких популярных режущих плоттерах. Применяемый композит оказался сложным для обработки: тканевая основа могла смещаться и деформироваться, а резиновый слой создавал дополнительное сопротивление режущему инструменту.
По итогам испытаний SINAJET DG 2516 оказался единственным из рассматривавшихся режущих плоттеров, которое обеспечил требуемое качество раскроя. Машина уверенно прошла материал, сохранила заданную форму деталей и позволила получить чистую кромку без недопустимого растяжения или смещения слоев.
Медицинский текстиль представляет собой отдельное направление технических материалов. В него входят ткани, трикотаж, эластичные полотна и многослойные композиты, используемые для лечения, реабилитации, фиксации и поддержки различных частей тела. В отличие от обычной швейной продукции, свойства таких материалов определяются не только внешним видом, но и их функциональностью: эластичностью, воздухопроницаемостью, распределением давления и способностью сохранять форму.
Поэтому раскрой становится ответственным этапом производства. Неточный контур может осложнить последующую сборку. Смещение отверстия или линии соединения способно изменить посадку изделия. Нестабильность размеров увеличивает количество ручных корректировок и затрудняет выпуск одинаковых изделий в разных партиях.
Международный стандарт ISO 13485, применяемый к системам менеджмента качества производителей медицинских изделий, строится на принципе управляемости и воспроизводимости производственных процессов. Само наличие современного плоттера не означает автоматического соответствия стандарту, однако цифровой раскрой помогает реализовать один из его базовых подходов: выполнять операцию по заданным параметрам и получать предсказуемый результат от детали к детали.
Установленный SINAJET DG 2516 имеет рабочую зону 2500 × 1600 миллиметров. Материал фиксируется на столе производительной вакуумной системой. Это особенно важно при работе с гибкими полотнами, поскольку заготовка удерживается без механических зажимов и не должна смещаться вслед за ножом. SINAJET обеспечивает точность позиционирования до ±0,1 миллиметра.

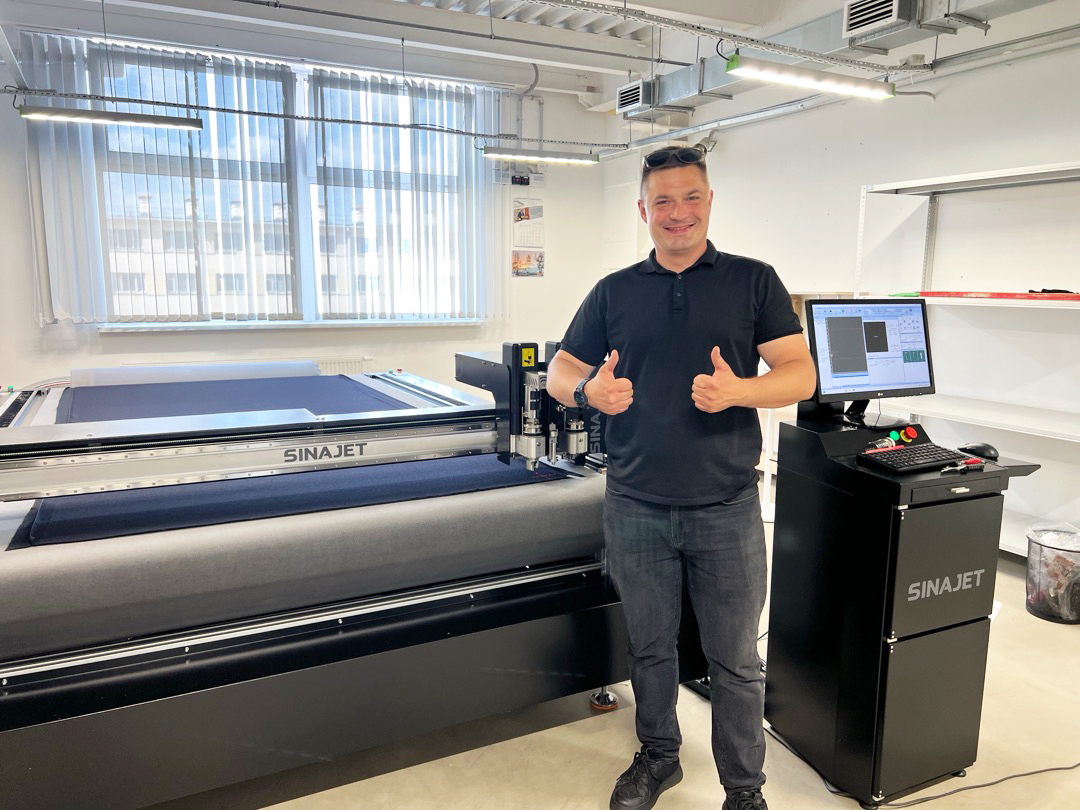

Новая машина для раскроя готова для работы в цеху.
Плоттер оснащен комплектом инструментов EOT, WKT, DCT, Pen и CTT. Такая конфигурация позволяет не ограничиваться одним способом обработки.
Электрический осциллирующий нож EOT предназначен для материалов, которые сложно аккуратно разрезать неподвижным лезвием. Нож совершает быстрые возвратно-поступательные движения и последовательно прорезает структуру материала. Это снижает тянущее воздействие на эластичную или многослойную заготовку.
Дисковый нож WKT с электроприводом рассчитан на текстиль, микрофибру, специальные ткани и армирующие полотна. Вращающееся лезвие обеспечивает быстрый непрерывный рез и помогает уменьшить деформацию мягкого материала. SINAJET позиционирует этот инструмент в том числе для специальных тканей, стекловолокна, углеродных и арамидных полотен.
Тангенциальный нож DCT может применяться для более тонких материалов и отдельных технологических операций. Инструмент для маркировки Pen наносит линии, метки и обозначения непосредственно во время выполнения задания. Это упрощает дальнейшую сборку и позволяет отказаться от отдельного ручного переноса разметки. Биговальный инструмент CTT используется для продавливания, формирования линий сгиба или перфорации там, где это предусмотрено конструкцией изделия.
Модульная система SINAJET позволяет подбирать рабочий инструмент под физические свойства конкретного материала. Это принципиальное преимущество при производстве медицинской продукции, где в одной детали могут сочетаться ткань, эластомер, вспененный слой и усиливающие элементы. Производитель прямо относит легкие медицинские композиты к одной из областей применения цифровых раскройных систем SINAJET.
Инсталляция в компании «МедЕвроКомпани» еще раз подтвердила основной принцип работы ТОП ПРИНТ КАТ: режущий плоттер необходимо выбирать не по формальному перечню характеристик, а по результатам испытаний на реальном материале.
Две машины могут иметь близкие значения скорости, мощности и точности, но совершенно по-разному вести себя при раскрое вязкого, армированного или эластичного композита. Значение имеют конструкция режущей головы, тип привода инструмента, эффективность вакуумной фиксации, алгоритмы управления движением и правильно подобранное лезвие.

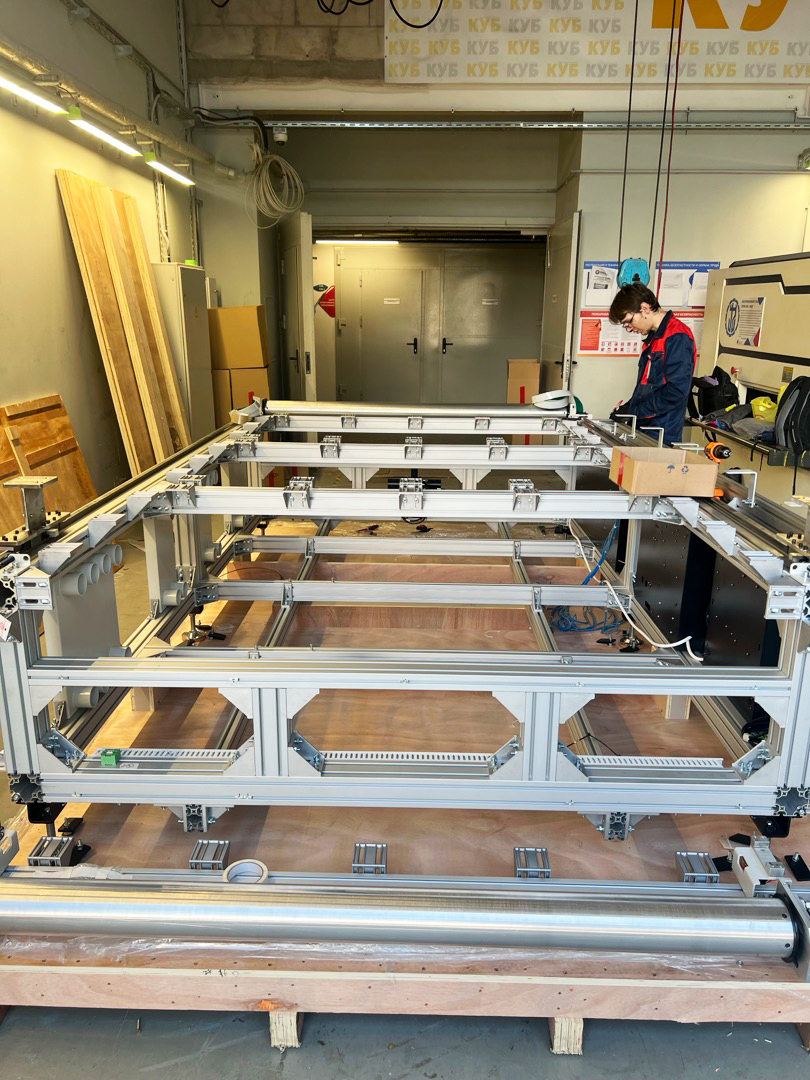

На фото - разборка SINAJET DG 2516 для переноса в другое помещение
В данном случае испытания позволили найти решение для материала, с которым другие рассмотренные варианты оборудования не смогли работать с требуемым качеством. После поставки инженеры ТОП ПРИНТ КАТ выполнили монтаж плоттера, пусконаладочные работы, подготовку машины к производственной эксплуатации, обучение сотрудников «МедЕвроКомпани».

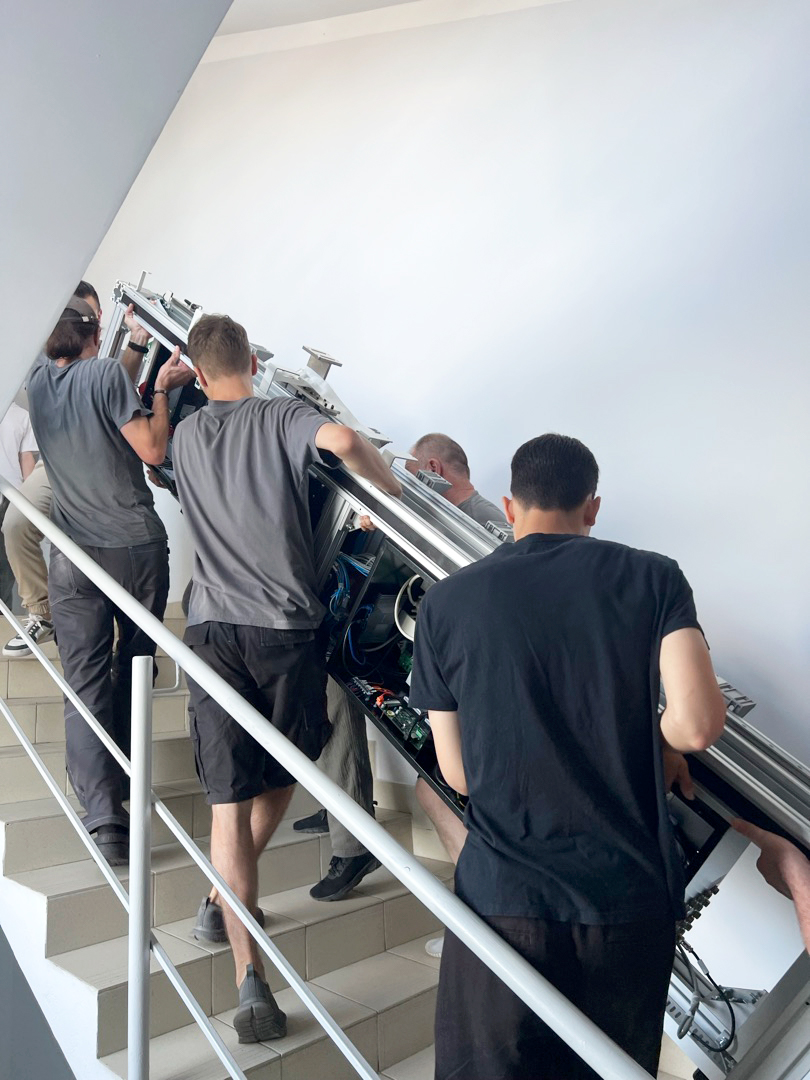

Подъем частей SINAJET DG 2516 по лестнице
Установка была непростая - пришлось почти полностью разбирать станок и заносить его по лестнице в помещение, где отсутствовали монтажные проемы. Квалификация инженеров ТОП ПРИНТ КАТ позволила провести эту стадию работ с ювелирной точностью.

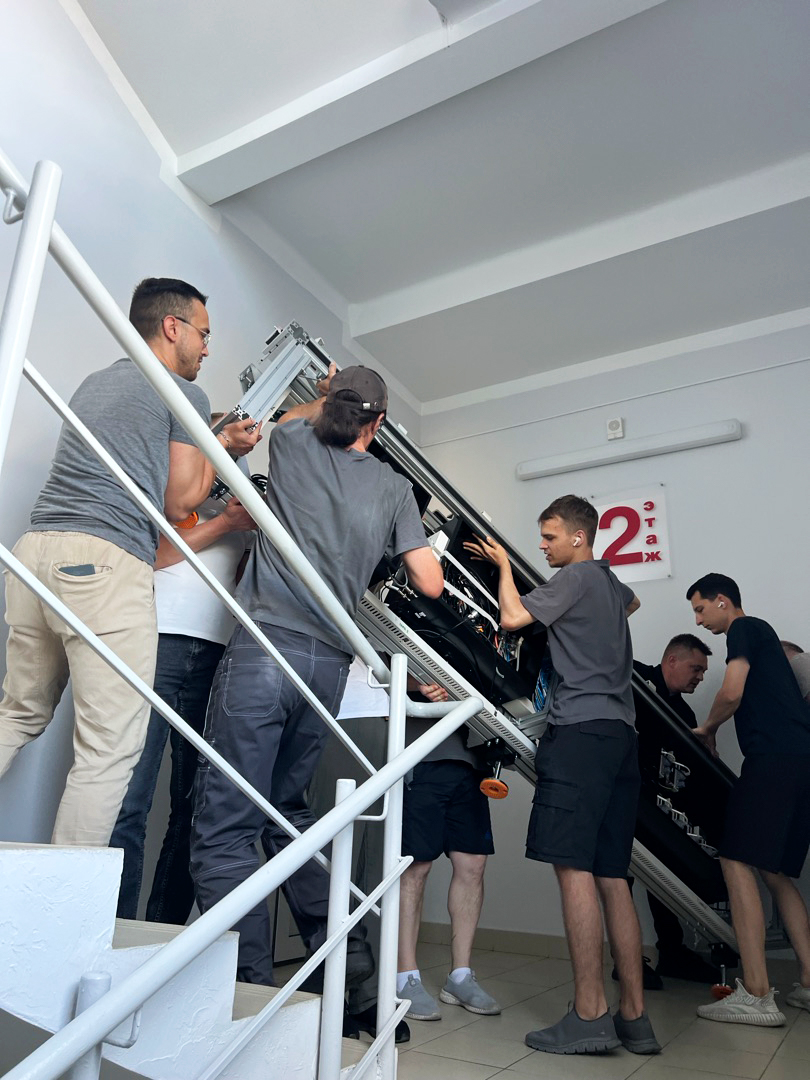

Подъем частей SINAJET DG 2516 на другой этаж
Хороший режущий плоттер — это не просто средство ускорения раскроя. В производстве медицинских и ортопедических изделий он становится частью технологической системы, от которой зависят повторяемость деталей, рациональное использование дорогостоящих материалов и стабильность готовой продукции.

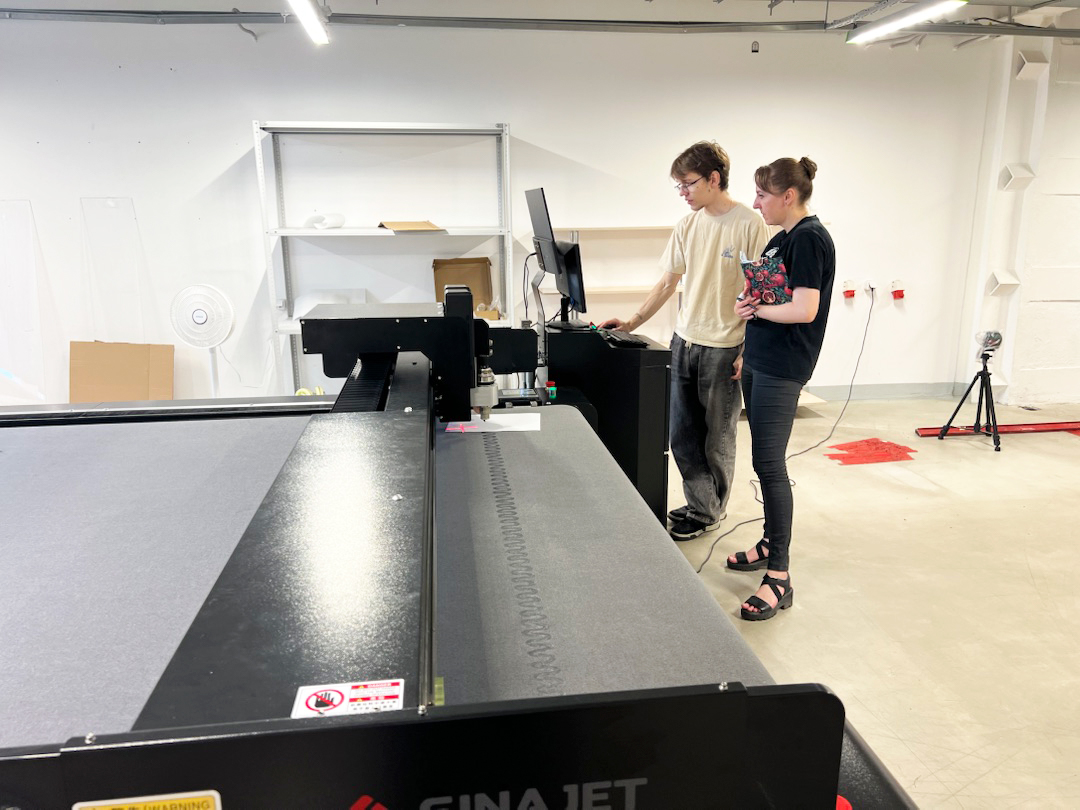

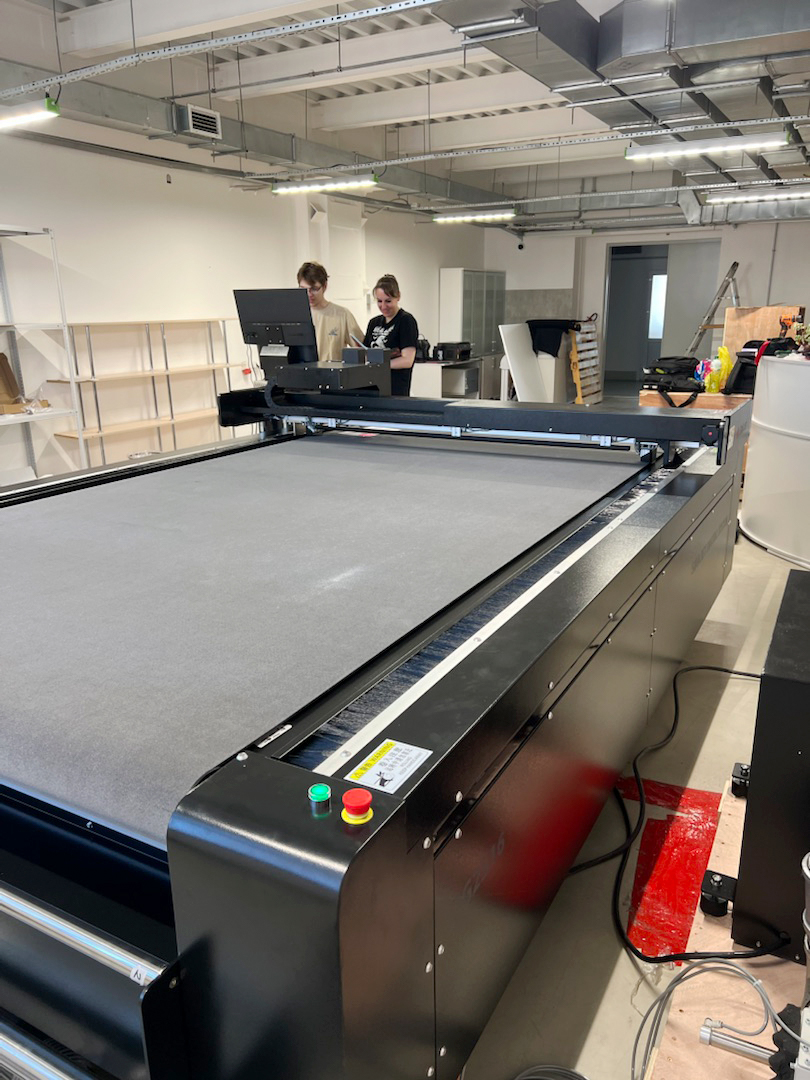

Обучение сотрудника «МедЕвроКомпани» использованию режущего плоттера.
Именно в таких проектах особенно ясно проявляется назначение промышленного оборудования: помогать предприятиям решать сложные задачи, результат которых непосредственно связан с качеством жизни людей.
