Однослойные автоматические раскройные
комплексы SINAJET DG/DH
Changzhou Sinajet Science and technology co стала первой компанией в КНР, которая стала внедрять технологию однослойного раскроя для производителей одежды и других изделий из текстиля. четыре самых крупных производителя одежды из КНР используют раскройщики Sinajet. кроме того, Sinajet - самые популярные в ес режущие плоттеры и раскройщики из КНР высшего класса.
Преимущества Sinajet DG перед аналогами:
- Отсутствие перерезов при крое благодаря автоматическому совмещению работы дискового ножа и пробойника
- Размотчики рулонов, синхронизированные с движением конвейера
- Проекционная система для работы с клеткой и полоской
- Решение для производства мужских костюмов

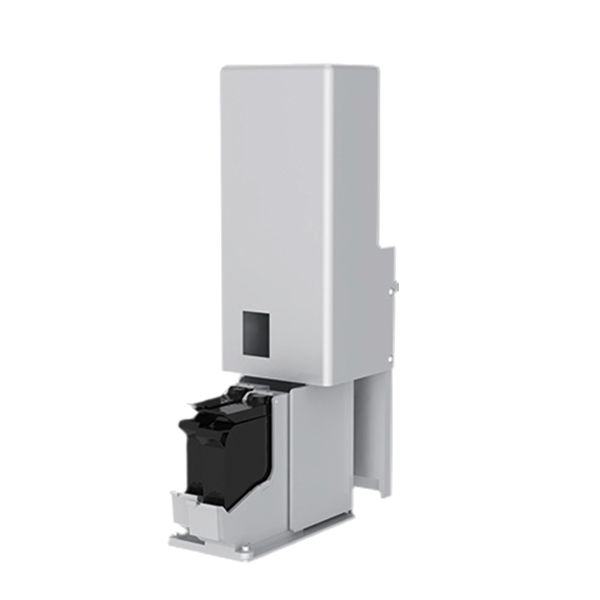

- Струйная печатная головка Hp45 для маркировки готовых изделий
- Проекционная система для подсветки разными цветами готовых изделий, что облегчает их сортировку
- Возможность вывода информации об очереди работ и статусе текущей работы на большой экран
- Возможность экспорта данных в систему ERP
Технические характеристики SINAJET DG/DH
| Модель |
Dн1816 |
DG2516 | DG2516L20 |
DH2518 |
DH2518L20 |
DH2521 | DH2521L20 |
| Размер режущей зоны | 1800 x 1600 | 2500 x 1600 | 2500 x 1600 (расширительный стол 2000 мм) | 2500 x 1800 |
2500 x 1800 (расширительный стол 2000 мм) |
2500 x 2100 |
2500 x 2100 (расширительный стол 2000 мм) |
| Габариты | 2850x2480x1240 |
3420x2402x1200 |
5420x2402x1200 | 3420x2602x1200 | 5420x2602x1200 | 3542x2980x1240 | 5420x2980x1240 |
| Вес | 936 | 980 | 1058 | 1120 | 1208 | 1255 | 1353 |
| Потребляемая мощность, квт | 12.15 | 11.8 | |||||
| Точность резки | <0.1 мм | ||||||
| Максимальная толщина | 25 мм | ||||||
| Максимальная скорость | 1800 мм/cек | ||||||
| Инструменты | дисковый нож, пробойник / надсечка, дрель | ||||||
| Отметка | фломастером или струйным принтером | ||||||
| Фиксация материала | вакуумная | ||||||
| Управление | управление отдельный компьютер (win 7,10,11) | ||||||
| Формат файла | DXL, PLT, GBR, iSO, PDF, cut | ||||||
| Передача данных | сетевая | ||||||
| Рабочее напряжение | 220/380 в/ 50-60 Гц | ||||||
| Система управления | импортная интеллектуальная цифровая система сервоуправления | ||||||
| Мощность вакуумной помпы | 9,0 квт | ||||||
| Мощность компрессора | 1,0 квт | ||||||
| Рабочая температура | температура 0-40℃, влажность 20%-80% без конденсации | ||||||
Особенности оборудования:
- Прочная стальная рама
- Толщина материала - до 25 мм (до 45 мм по запросу)
- Максимальная линейная скорость - 1800 мм/сек
- Потребляемая мощность от 10 квт
- Собственное, оптимизированное программное обеспечение
- Sinajet Mcc для Пк
- Вакуумная конвейерная система или вакуумный стол для
- Фиксации материала с независимыми зонами
- Вакуумная помпа и компрессор в стандартной конфигурации
- Автоматические податчики рулонного материала с контролем
- кромки и натяжения
- Есть податчик, синхронизированный с движением конвейера
- Автоматический податчик листового материала
- Укладчик готовых листовых материалов
- Автоматическая калибровка инструмента tcc - два, с обеих
- сторон
- ССD камера - считыватель регистрационных меток, или
- Считыватель Qr-кода
- Проекционная система для цветовой подсветки готовых
- изделий, что облегчает их сортировку

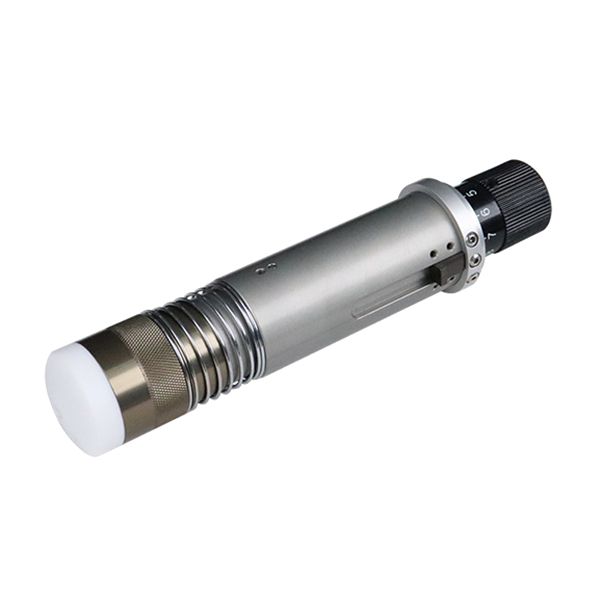

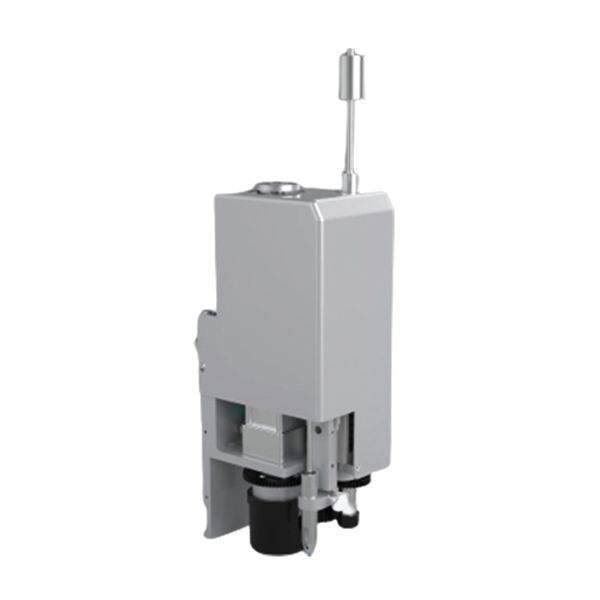

Широкий набор инструментов:
- пишущий инструмент,
- тангенциальный статичный инструмент,

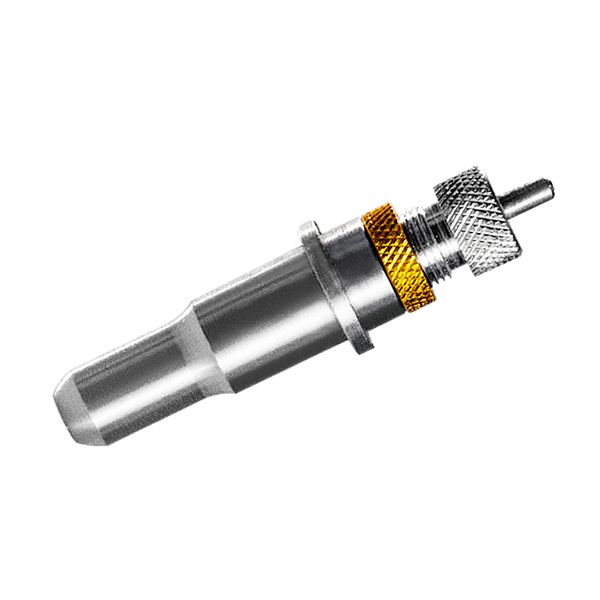

- флюгерный нож,

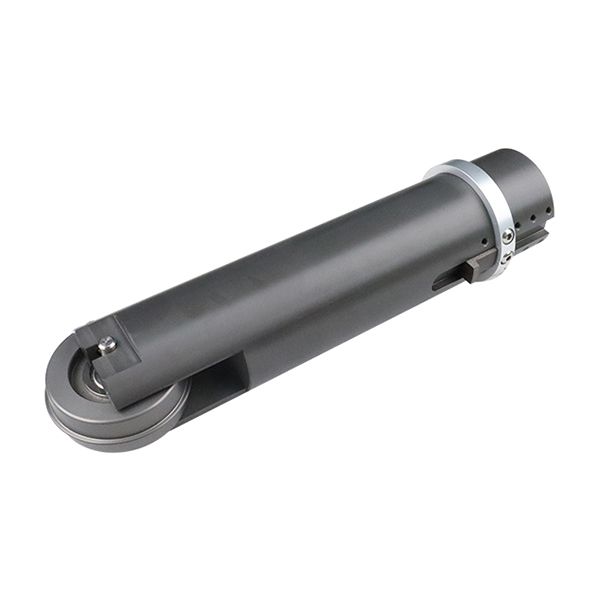

- биговальный инструмент,

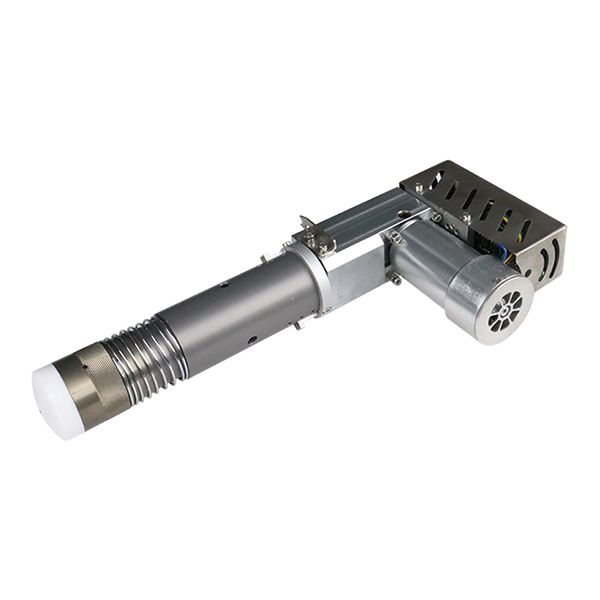

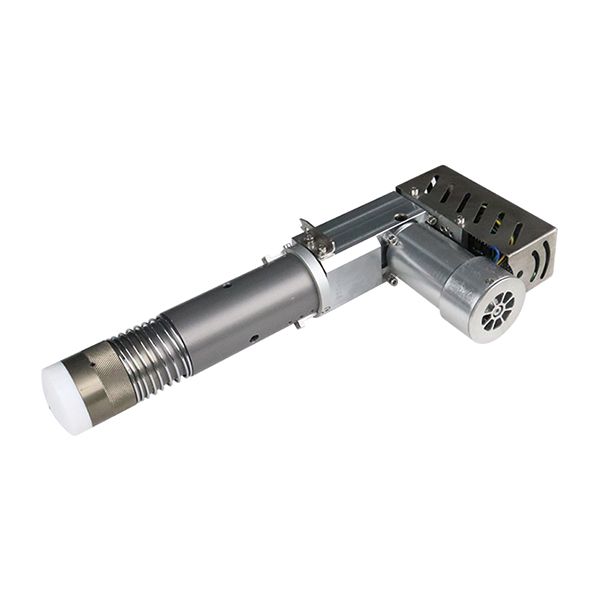

- осциллирующий инструмент,

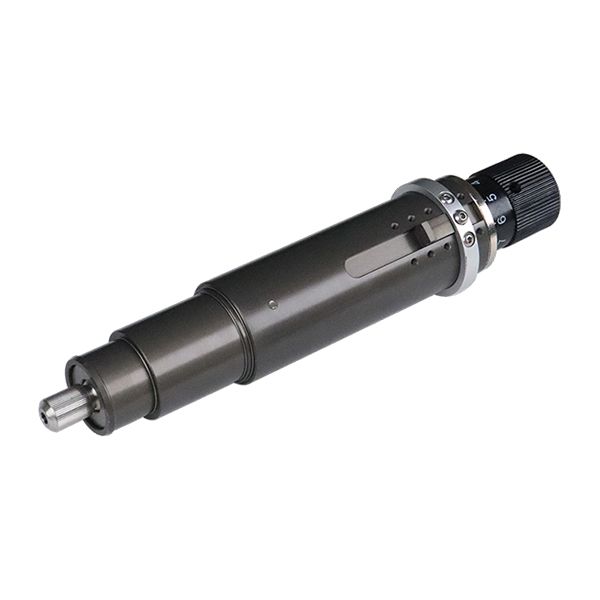

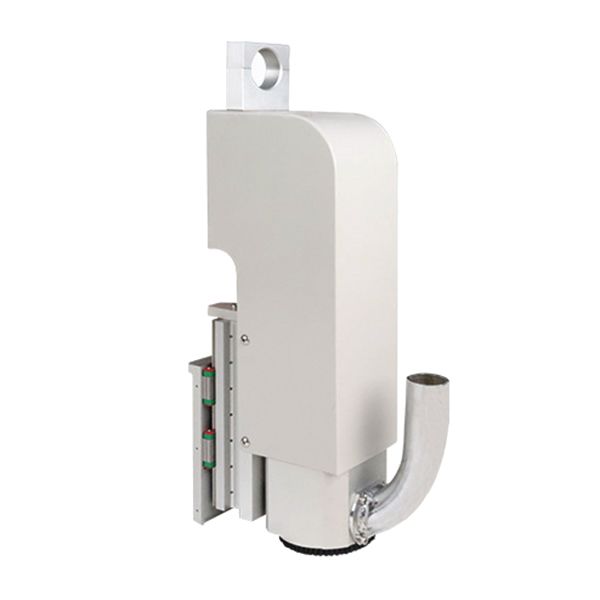

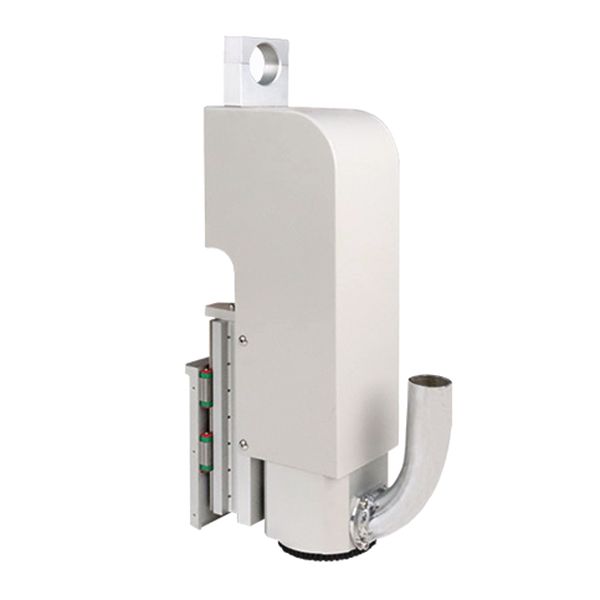

- фрезерные инструменты мощностью 800 Вт, 1,2 кВт, 1,8 кВт,

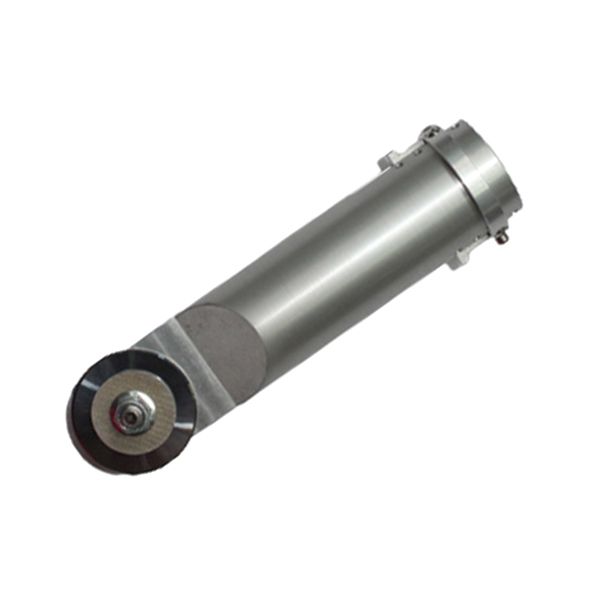

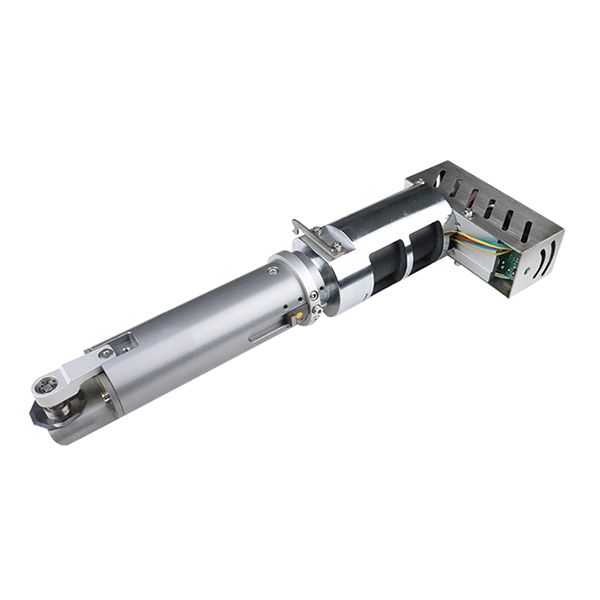

- активный дисковый нож,

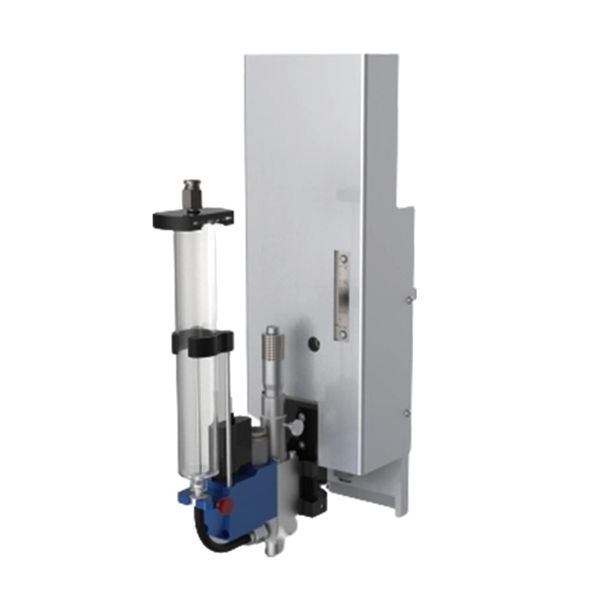

- пневматический осциллирующий инструмент,

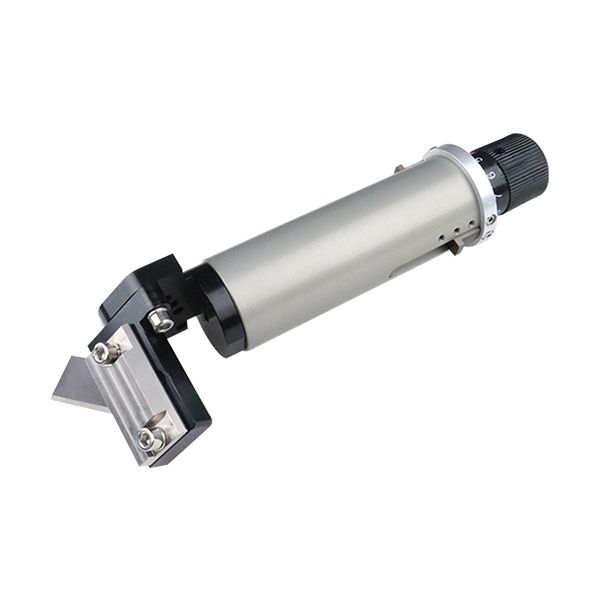

- V-Cut для резки под углом,
- Kiss Cut для половинного реза.
Быстрая и простая замена инструментов.
Возможность установки до 4 режущих инструментов одновременно.
CCD камера для работы по меткам и QR-кодам.
Система безопасности с механическими и IR-датчиками.
Две автокалибровочные станции для тангенциальных инструментов.

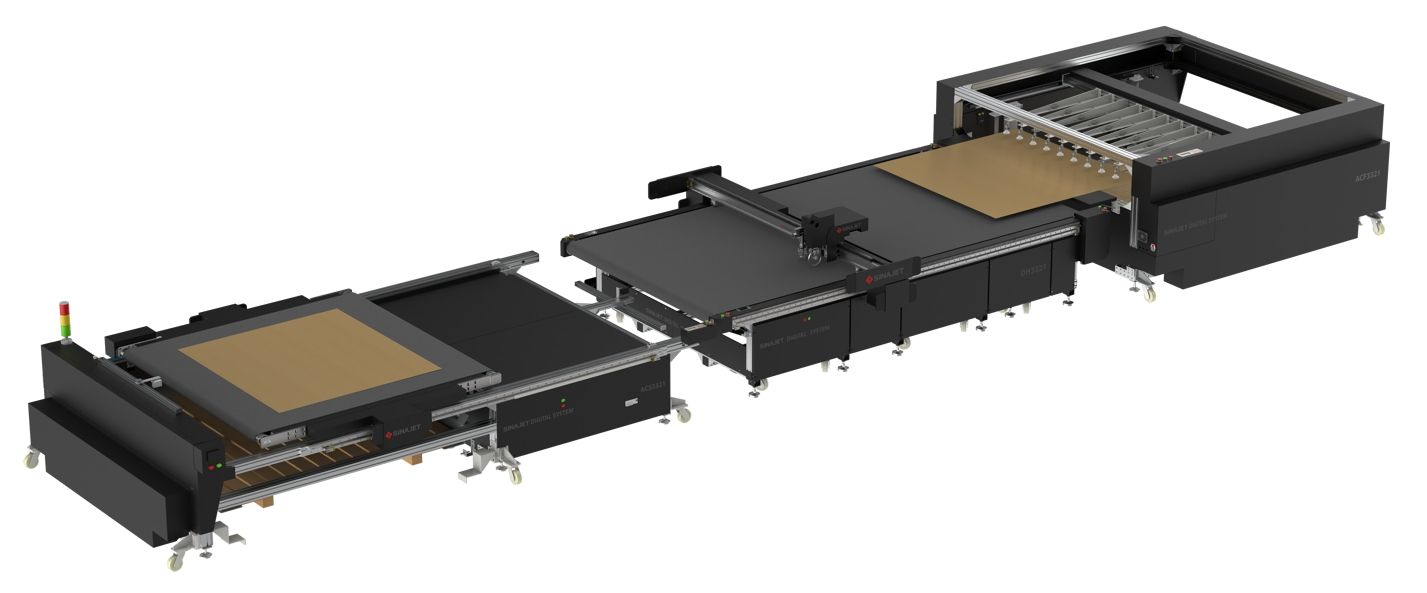

Возможность комплектования автоподатчиком и стеккером для листовых материалов.
Позволяет работать с:
- картоном и гофрокартоном
- переплетным картоном
- ПВХ
- резиной
- самоклеющимися пленками
- натуральной и искусственной кожей
- трикотажем и тканью
- светоотражающими, вспененными, композитными и многими другими материалами.
Программное обеспечение SINAJET DG/ DH - особенности:
- Собственная разработка, оптимизация под данные модели и учет опыта крупнейших мировых производителей одежды
- Отсутствие “перерезов” при раскрое ткани за счет автоматического сочетания работы дискового ножа и пробойника
- Возможность непрерывного раскроя без остановки движения конвейера (к примеру, так кроится ткань для лопастей ветрогенераторов)
- Поддержка проекторов, что позволяет выделять цветом и надписями готовые изделия для облегчения сортировки
- Поддержка двух балок для ускорения работы
- Поддержка сканирования/распознавания контрастных контуров для автоматического кроя без ввода заданий - например, при раскрое ткани, распечатанной на принтере
- Возможность экспорта данных в корпоративные учетные (Erp) системы
- Возможность отображения очереди работ и процента выполнения на большом экране
- Возможность просмотра истории выполнения задач
- Библиотека материалов, инструментов и параметров кроя
- Симуляция кроя - позволяет оценить затраты времени и оптимизировать будущую работу
- Возможность сохранения и повторного использования параметров одним кликом
- Несколько видов нестинга, в том числе для клеток и полосок, с использованием проектора
Возможен тест-драйв Sinajet на ваших материалах! Приглашаем протестировать раскрой ваших работ на ваших материалах, проверить качество сборки, удобство программного обеспечения и лично получить ответы на интересующие вопросы. Мы поможем вам с конфигурацией Sinajet под ваши задачи.
