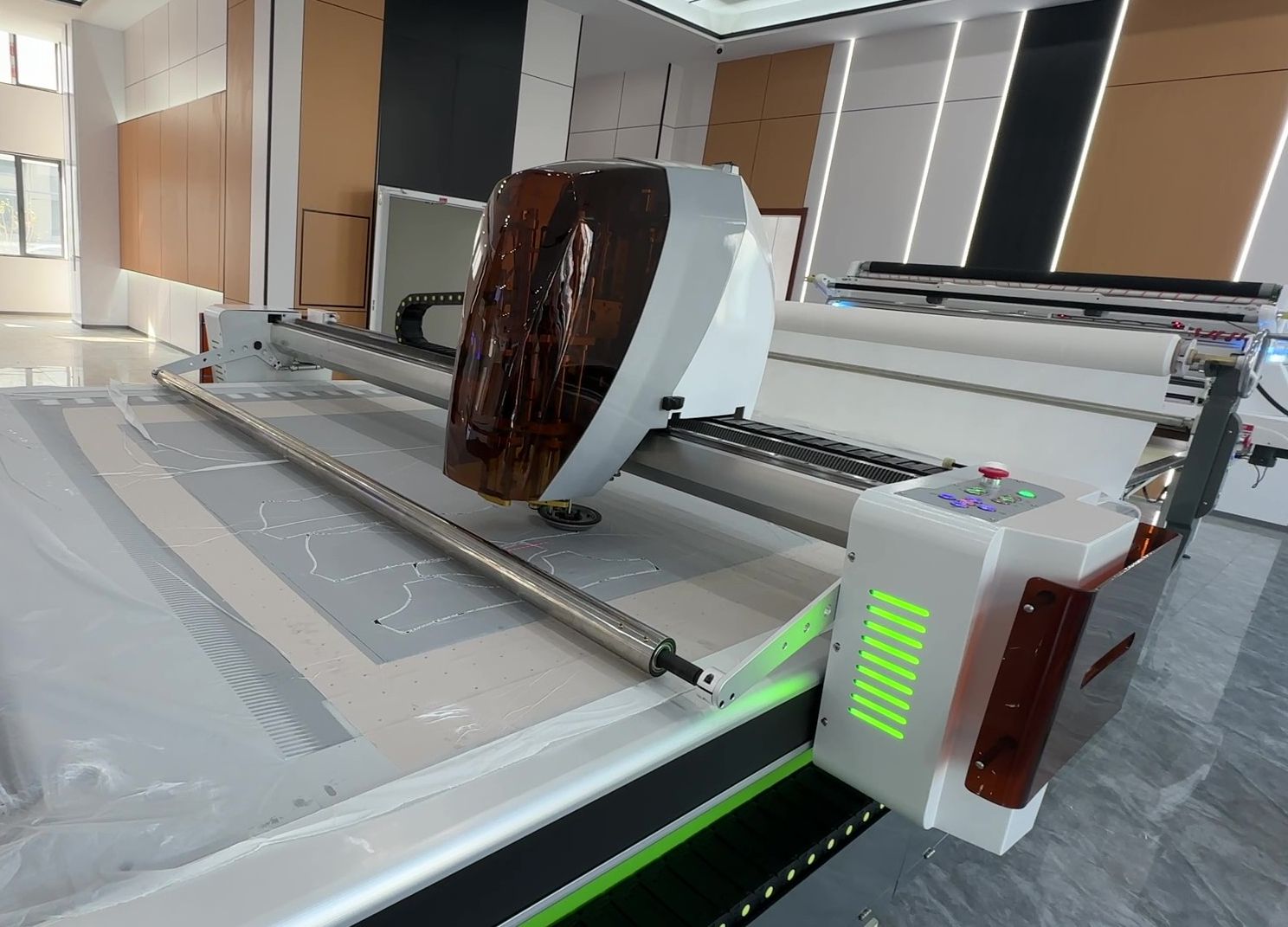

Многослойный раскройный комплекс для раскроя настила ECHOCUT GL

Для раскроя настила различных видов ткани, трикотажа, искусственной кожи
Высота настила (с использованием вакуумного прижима): 70, 90, 110 мм
Ширина рабочего поля: от 1,6 до 2,4 м
Полноразмерный приемный стол: размер стола равен зоне кроя (нет потерь времени на приемке)

Получить КП

Многослойный раскройный комплекс для раскроя настила ECHOCUT GL

＋＋＋＋＋＋＋

Описание

ECHOCUT GL — быстроокупаемый станок для автоматизации раскроя на швейном производстве

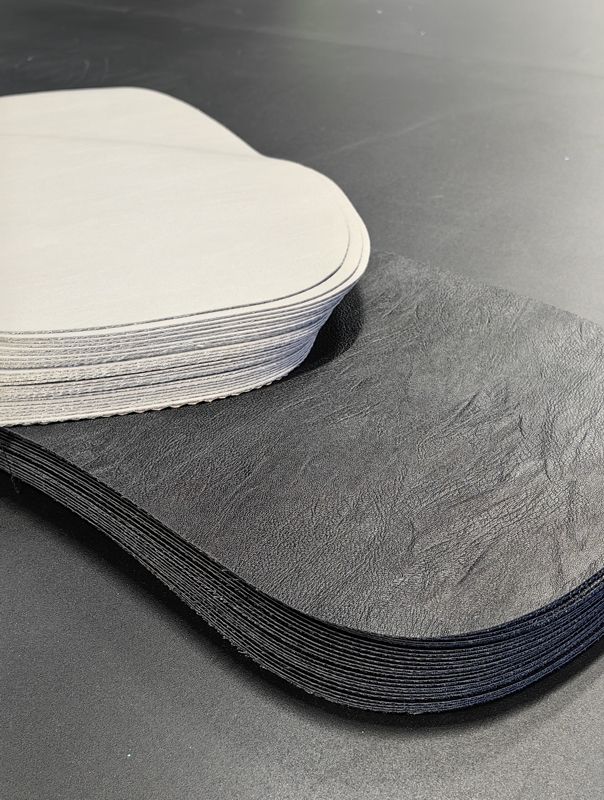

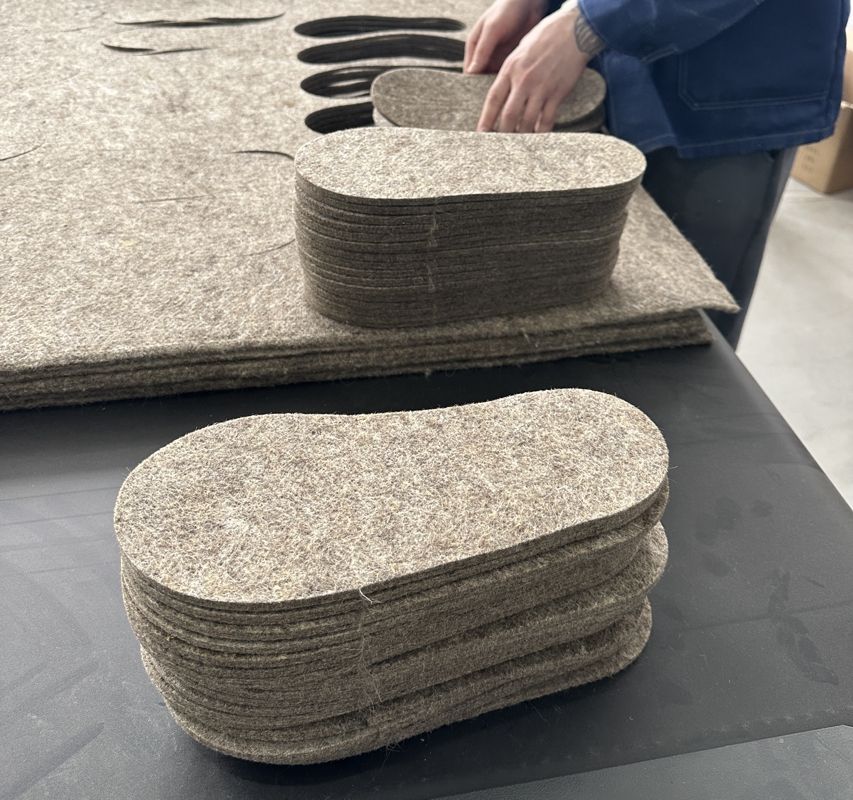

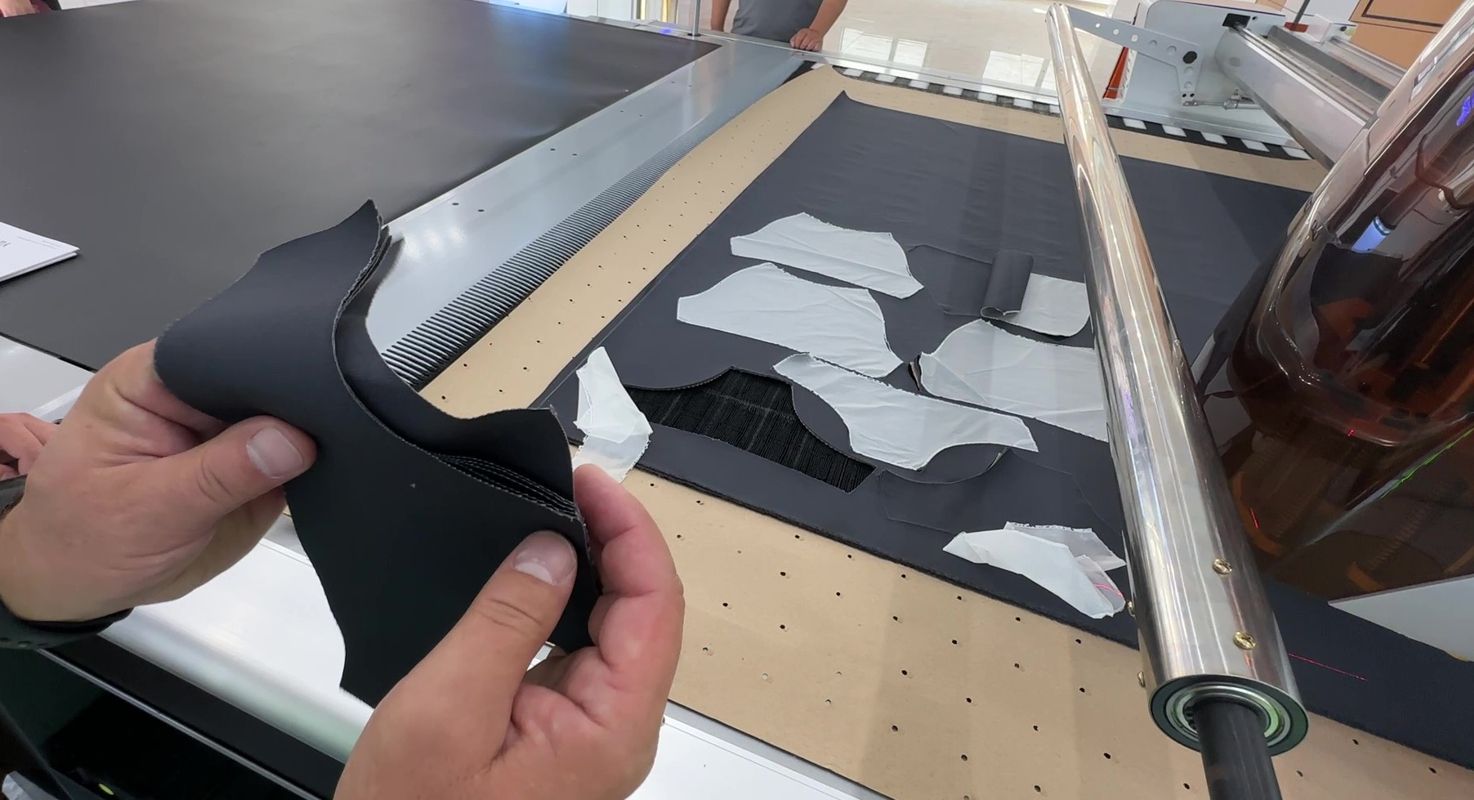

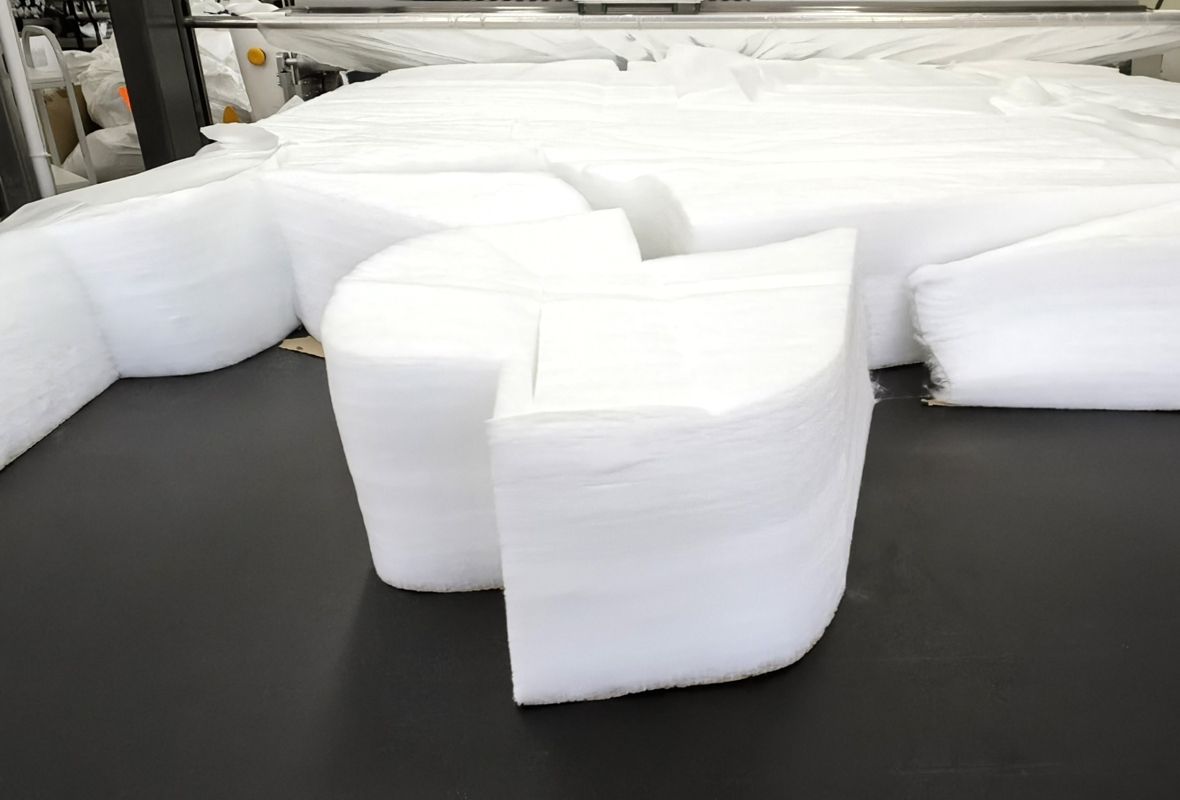

Раскрой деталей из ткани, трикотажа и искусственной кожи
с высокой точностью ±0,1 мм

Раскройный комплекс ECHOCUT GL подходит для изготовления элементов одежды, обуви, головных уборов, чехлов для сидений, мебели, медицинской одежды и аксессуаров, плюшевых игрушек, сумок и багажных изделий, домашнего текстиля, надувных конструкций из ПВХ, спортивной одежды и аксессуаров, а также много другого.

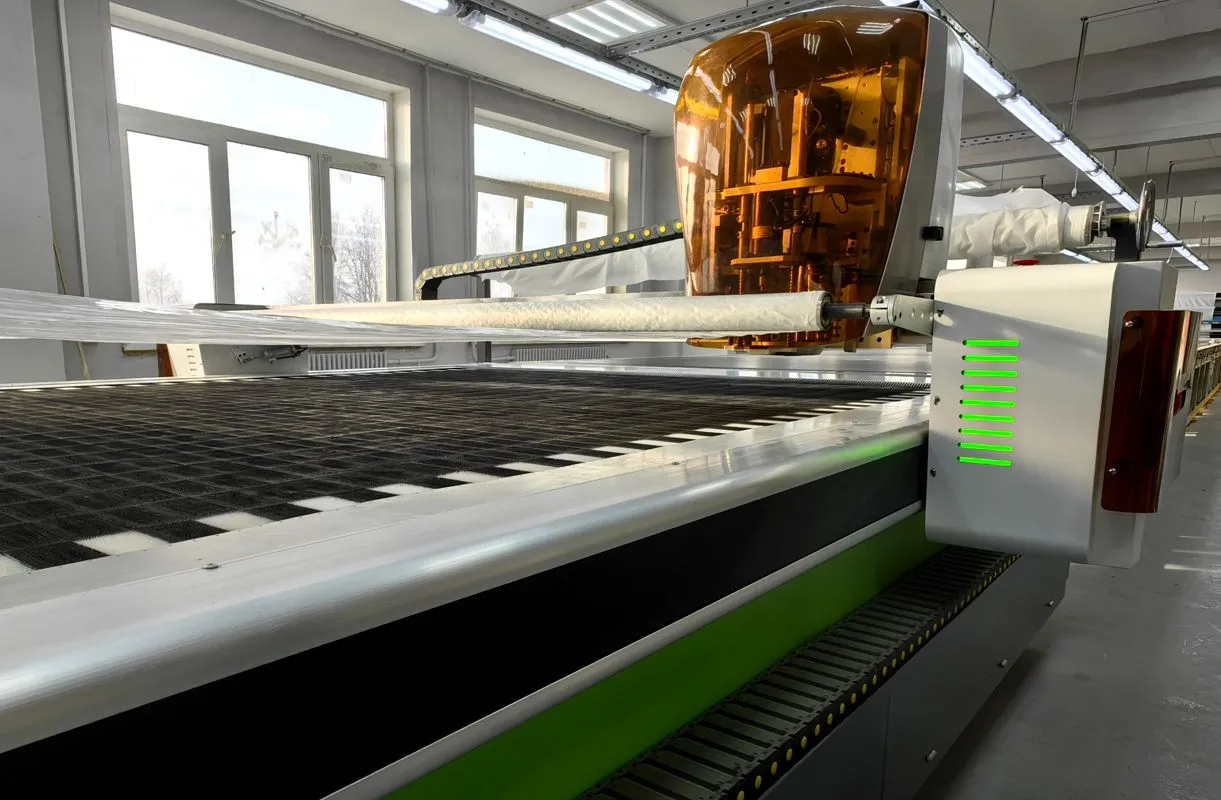

Устойчивый корпус без вибрации с плавным ходом

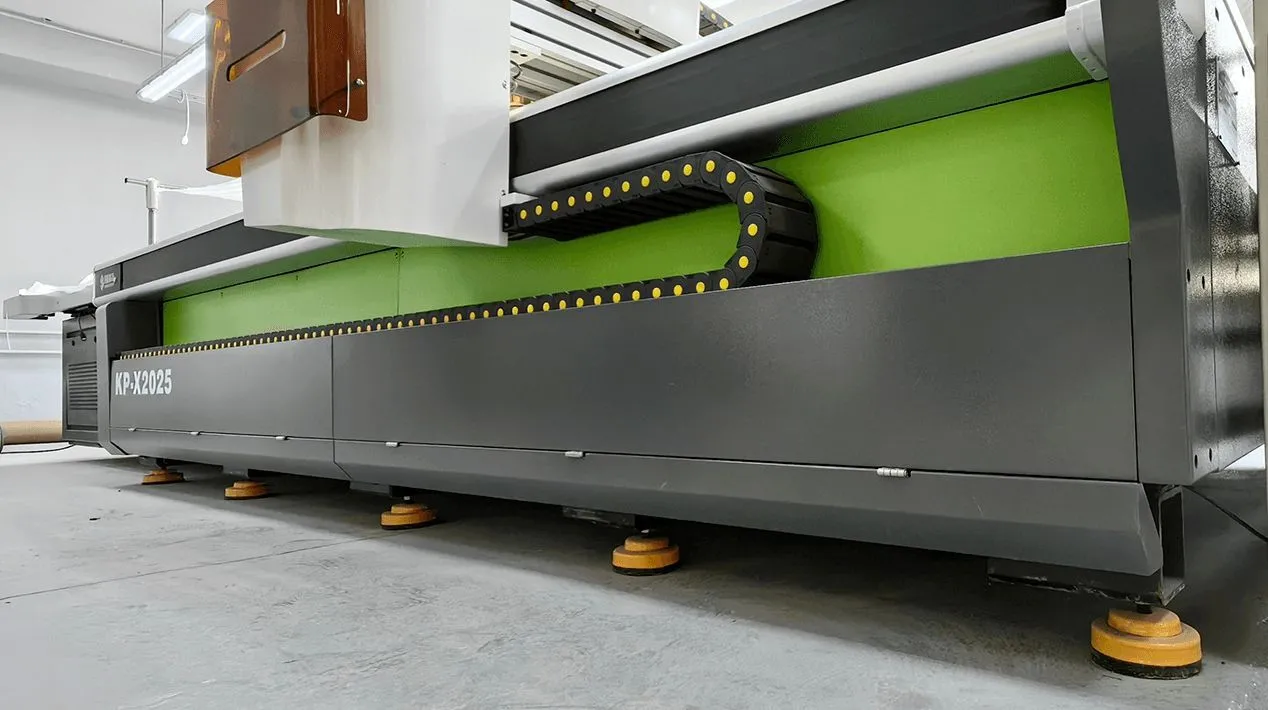

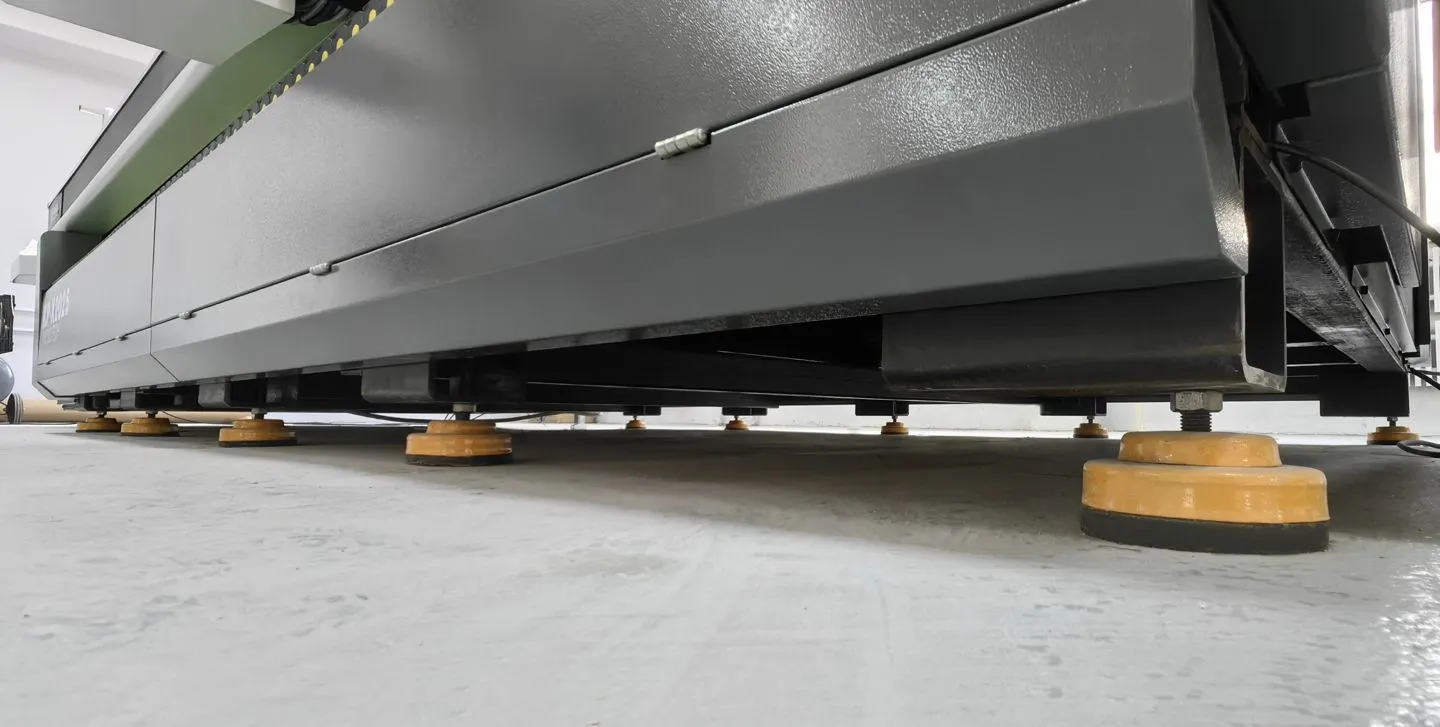

10 опорных ножек раскройного комплекса ECHOCUT GL

10 больших опорных ножек

У большинства аналогов — шесть опорных элементов. ECHOCUT GL стоит на 10 обрезиненных ножках, максимально снижающих вибрацию.

Мощный устойчивый металлический корпус раскройного комплекса ECHOCUT GL

Мощный корпус

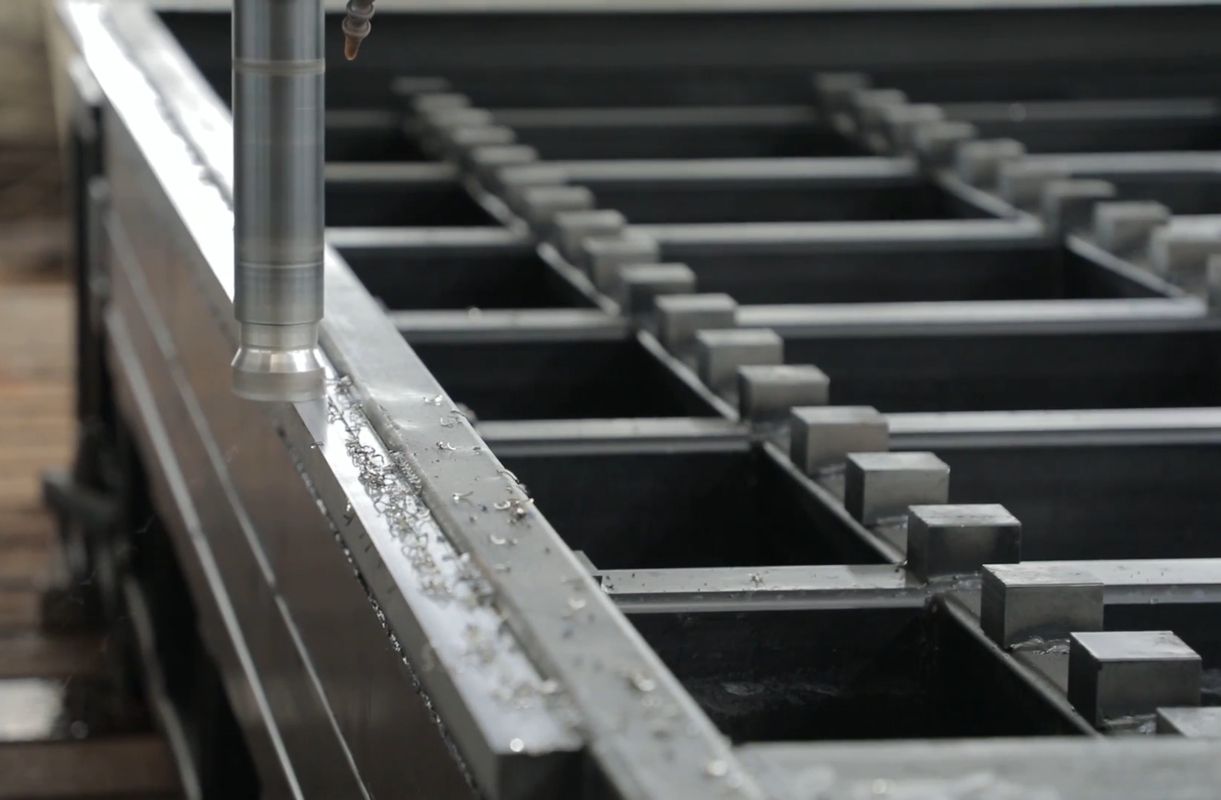

Прочная цельная металлическая рама на 1,1 тонну тяжелее аналогов.

Балка раскройного комплекса ECHOCUT GL с двумя сервоприводами

Балка без перекоса

На оси X установлено два приводных мотора, слева и справа.

Качественные компоненты для интенсивной работы без перебоев

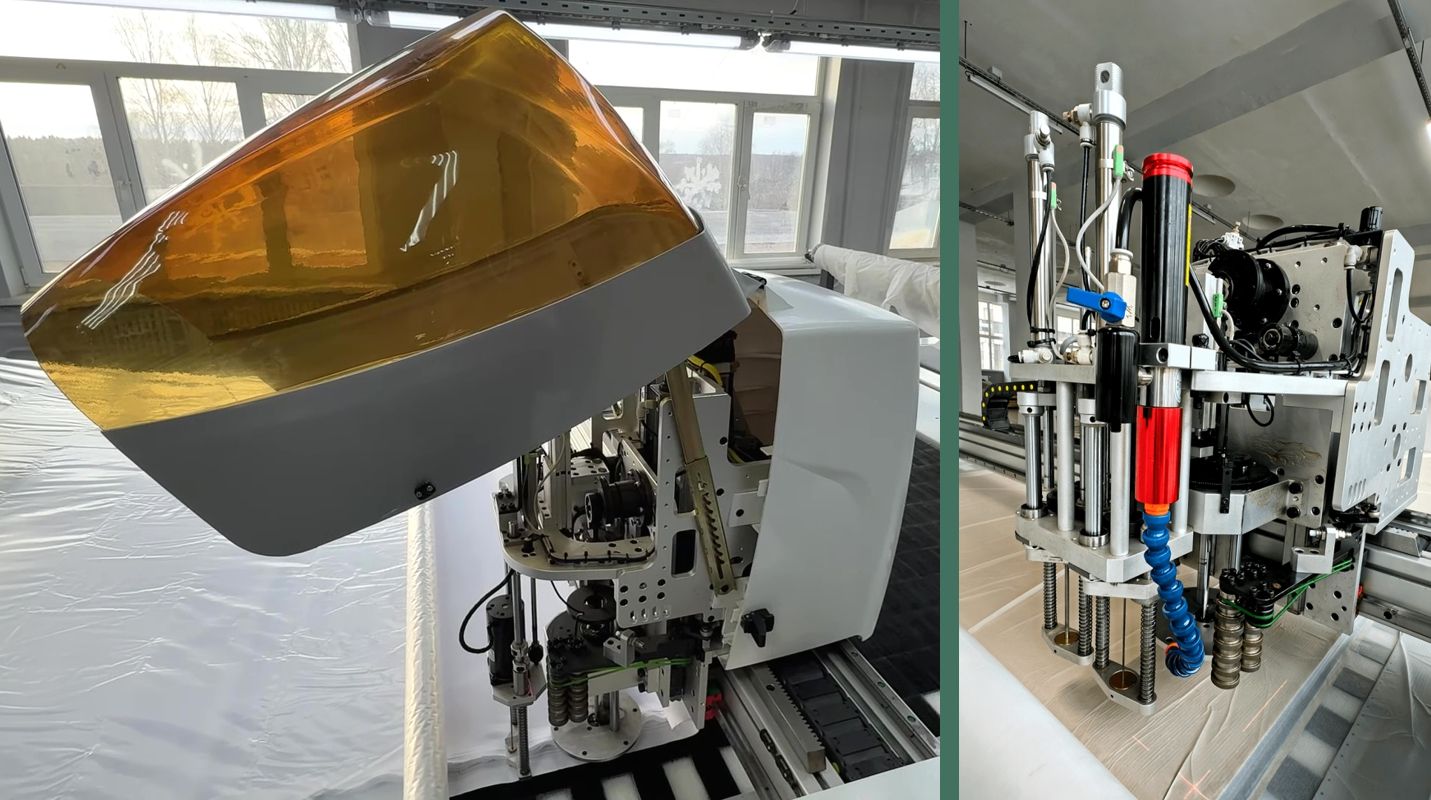

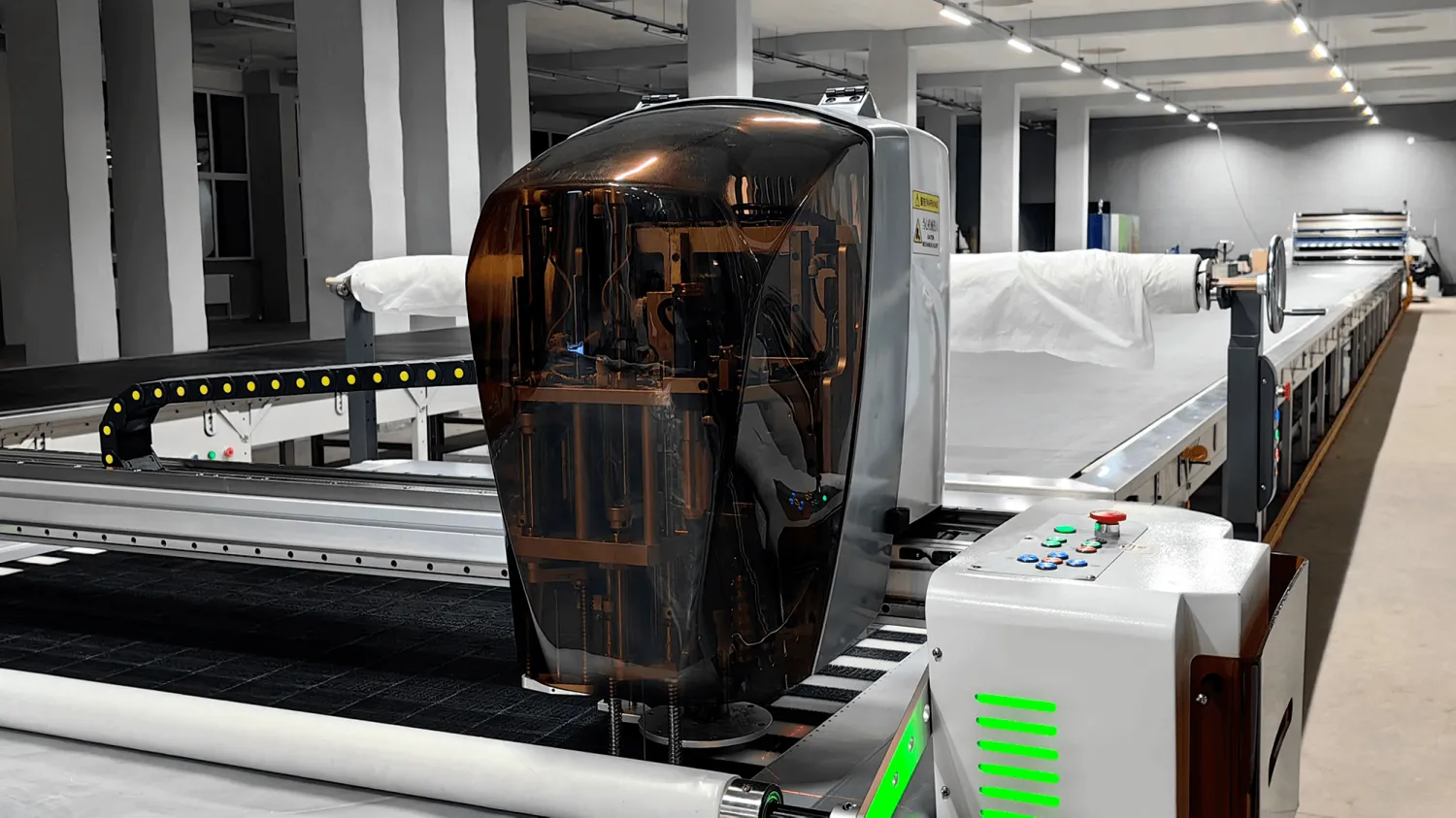

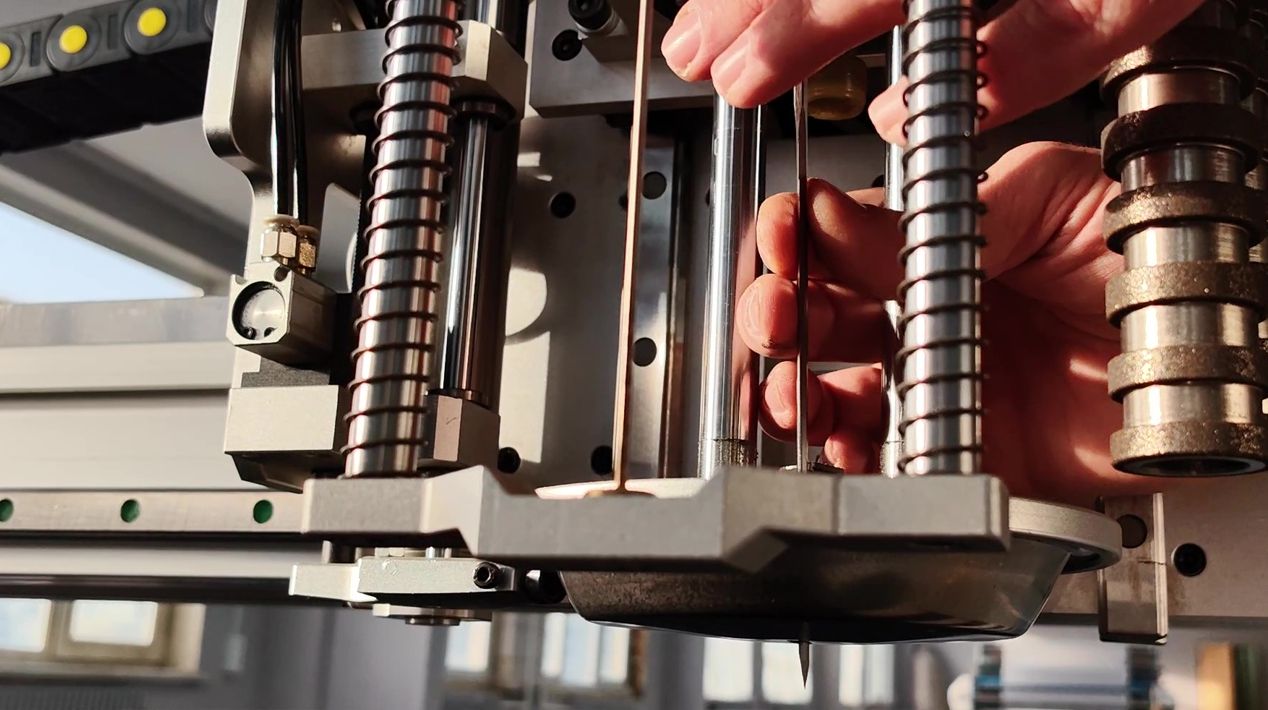

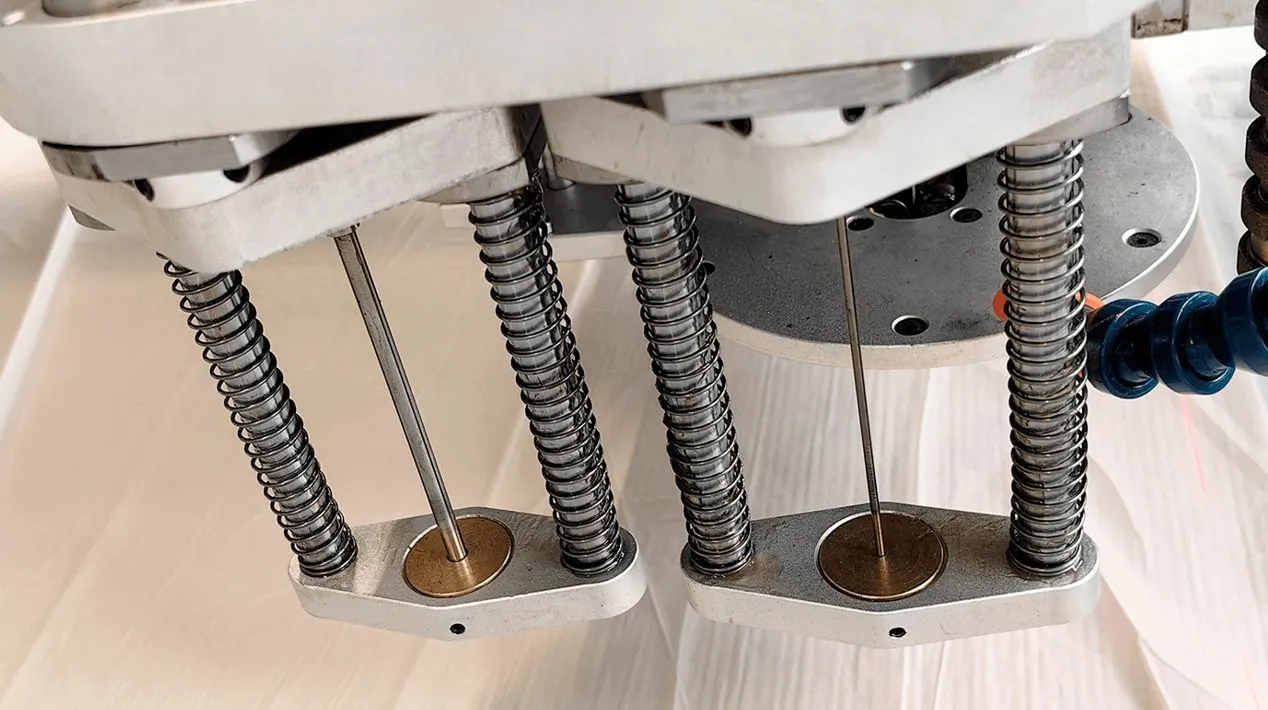

Режущая голова раскройного комплекса ECHOCUT GL основана на японской конструкции. Основные компоненты головы станка прочны и надежны, весят мало, стабильно работают и долго служат - гарантируют качественный раскрой изделий при высокоскоростной работе.

Программное обеспечение, предотвращающее потери ткани

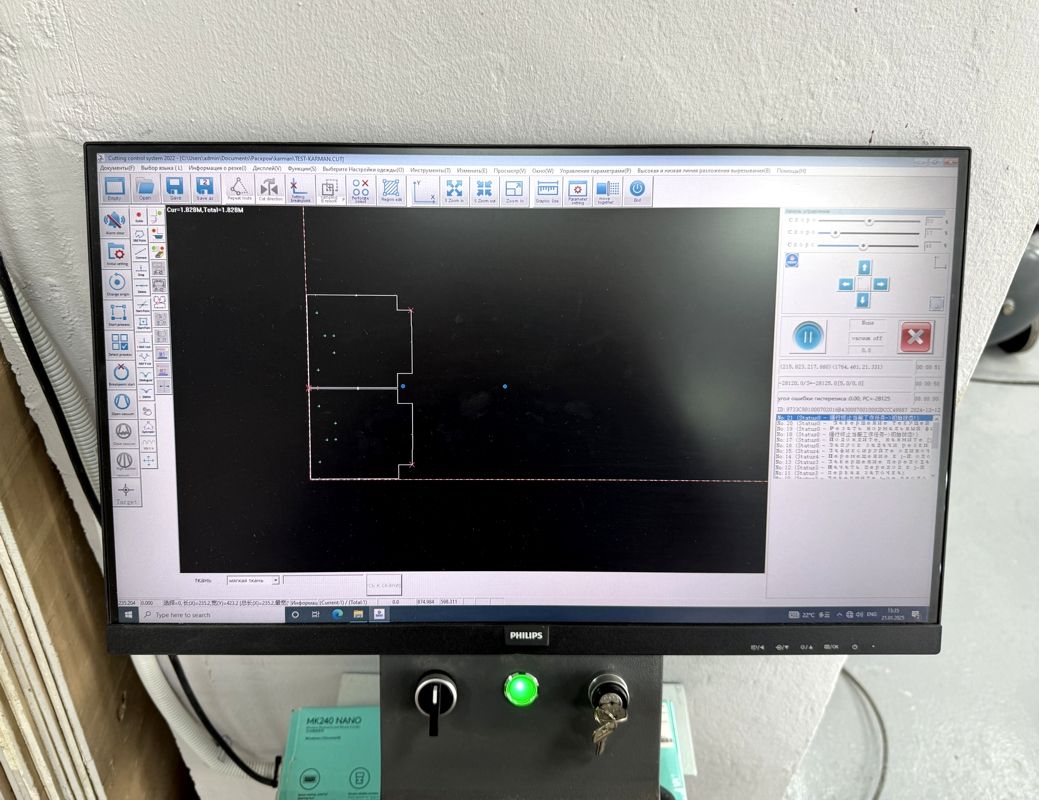

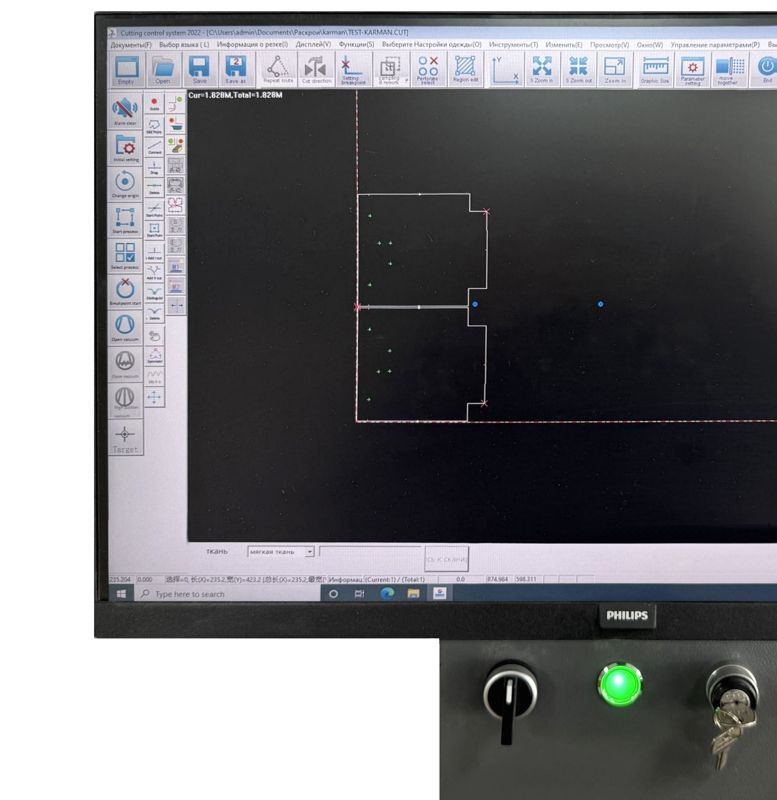

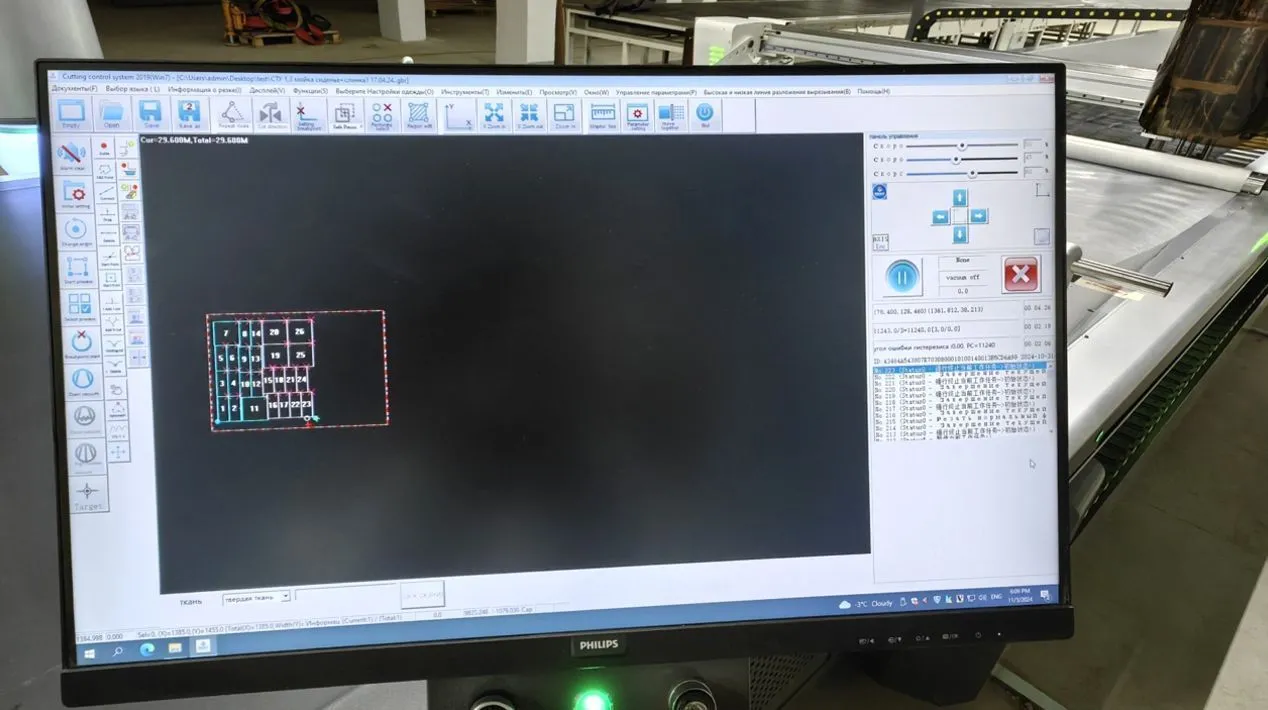

Установленное на раскройный комплекс ECHOCUT GL русифицированное ПО Cutting Control System позволяет кроить без зазора между лекалами и автоматически сохраняет данные при отключении питания или сбое в работе: после перезапуска раскрой продолжается с места остановки с погрешностью не более 1 мм.

Дополнительные возможности Cutting Control System

Автоматически управляет скоростью прямого и криволинейного кроя — гарантирует его качество и точность.
Позволяет редактировать точку резки, последовательность резки, направление резки и т.д., а также исправлять ошибки в графических объектах.
Работает с основными форматами САПР для раскроя тканей: CUT, PLT, DXF, ISO, TAC, NC, GBR и др., — не требует подключения драйвера.
Разработана китайским производителем оборудования и не привязана к западным лицензиям — всегда доступны обновления ПО.

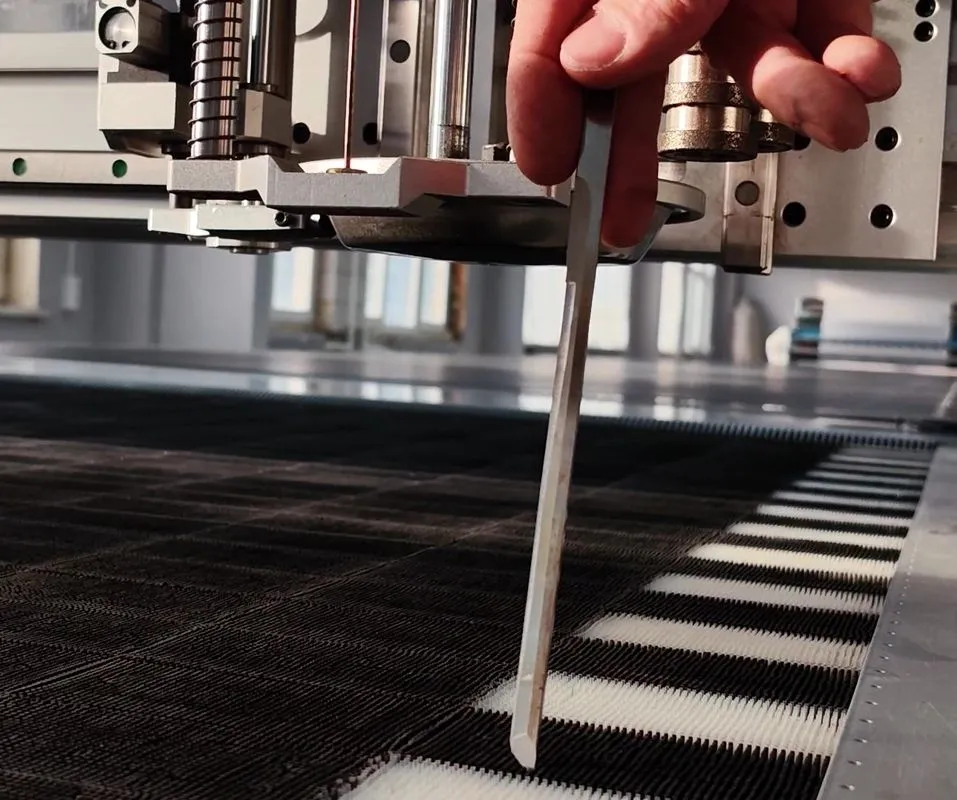

Рабочий инструмент — осциллирующий прямой нож со скоростью работы до 6500 об./мин.

Интеллектуальная автоматическая система управления лезвием

напоминает о необходимости замены ножа;
регулирует скорость вибрации снижает нагрев и предотвращает налипание материала;

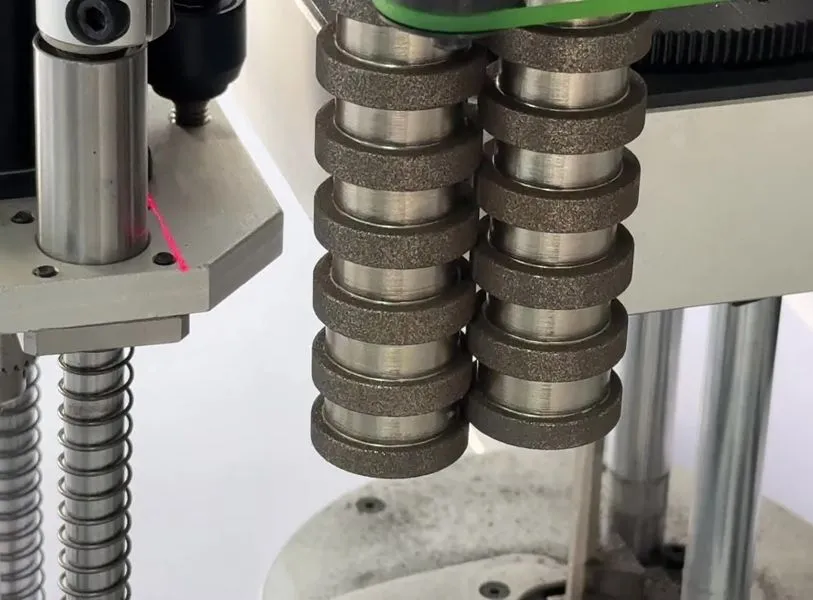

настраивает интервал заточки в соответствии условиями эксплуатации увеличивает срок службы (двухсторонняя бережная заточка абразивным камнем );
охлаждает (система воздушного охлаждения, опционально — система водяного охлаждения).

Основные особенности:

Автоматический раскрой с компьютерным управлением, что позволяет снизить количество персонала и обеспечить потребности массового производства.
Высокоточный раскрой повышает точность кроя деталей, в результате чего труд швей облегчается и ускоряется.
Недорогие и легко заменяемые расходные материалы.

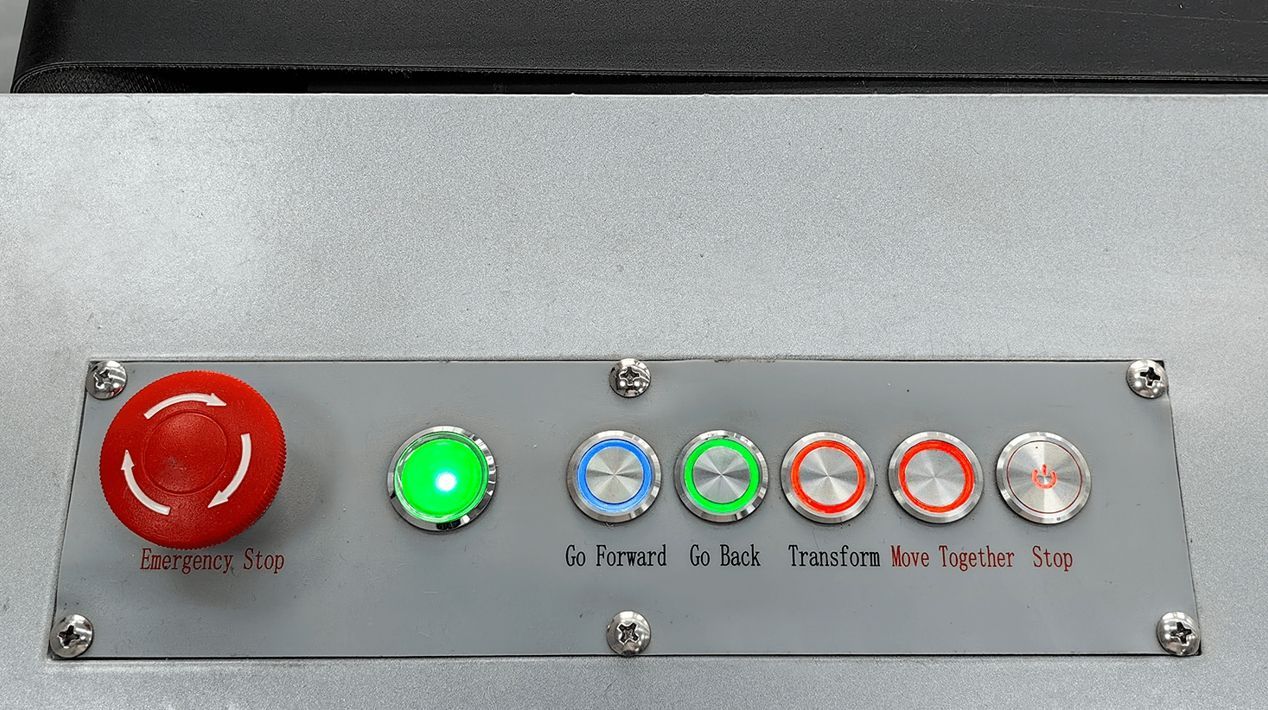

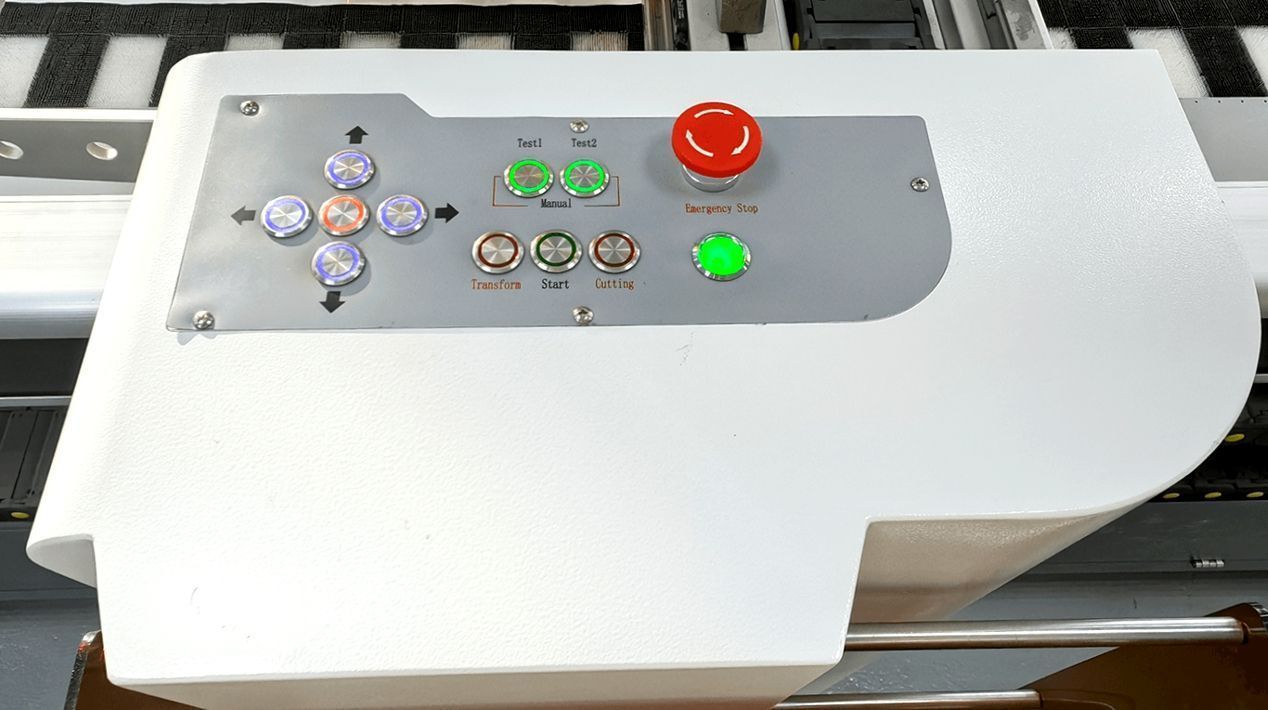

Высокая степень автоматизации, простота в эксплуатации
Новая энергоэффективная конструкция вакуумной помпы снижает уровень шума. При той же производительности, меньше потребляемая мощность и экономия энергии.
Конструкция щеточного конвейера и головы обеспечивает уменьшение износа и длительный срок службы
Конвейерная лента зоны подбора может работать независимо или синхронно.

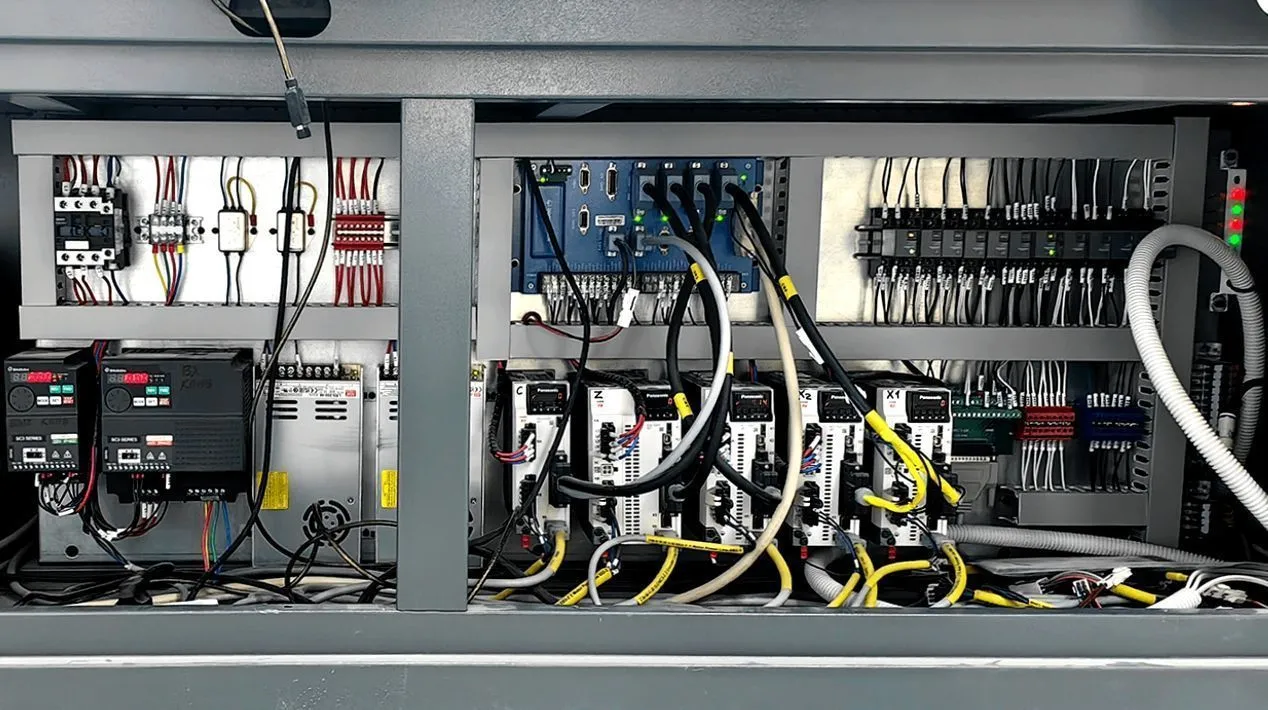

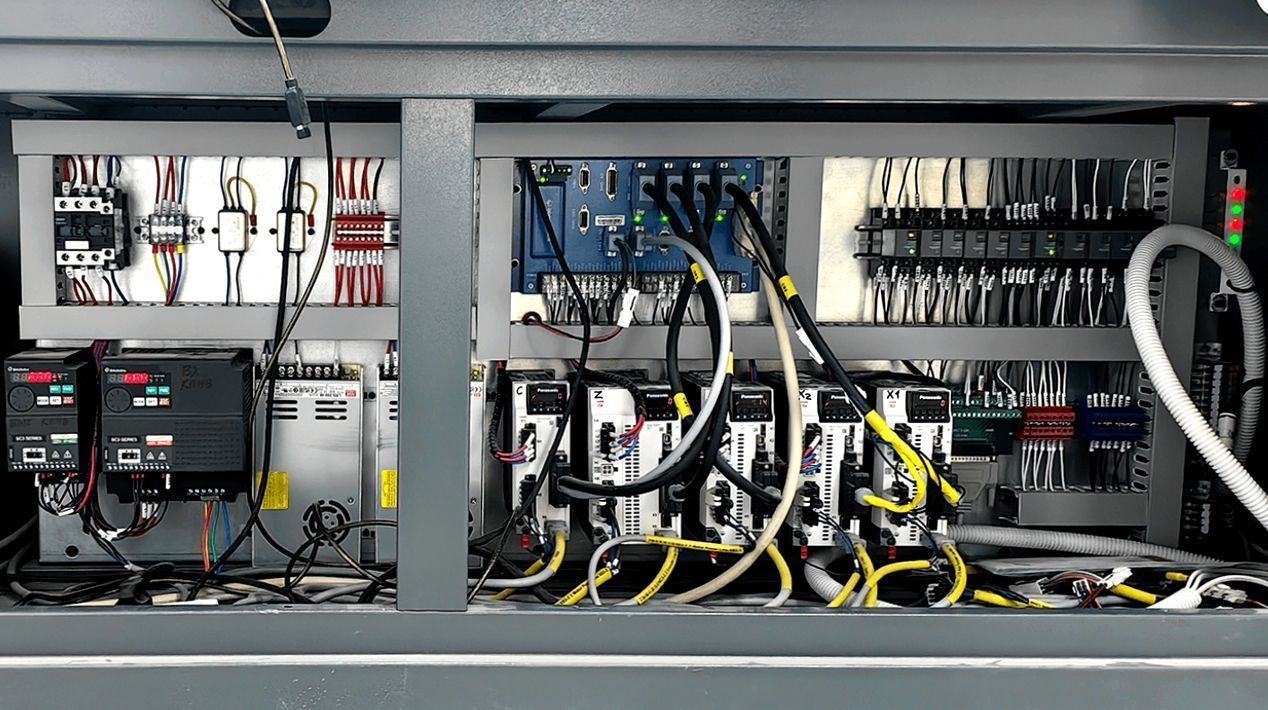

Электрическая система станка оснащена системой автоматического управления, которая способствует стабильной работе оборудования благодаря большому количеству импортных компонентов и обеспечивает точность резки с помощью высокоточной и высокоскоростной системе сервопривода.

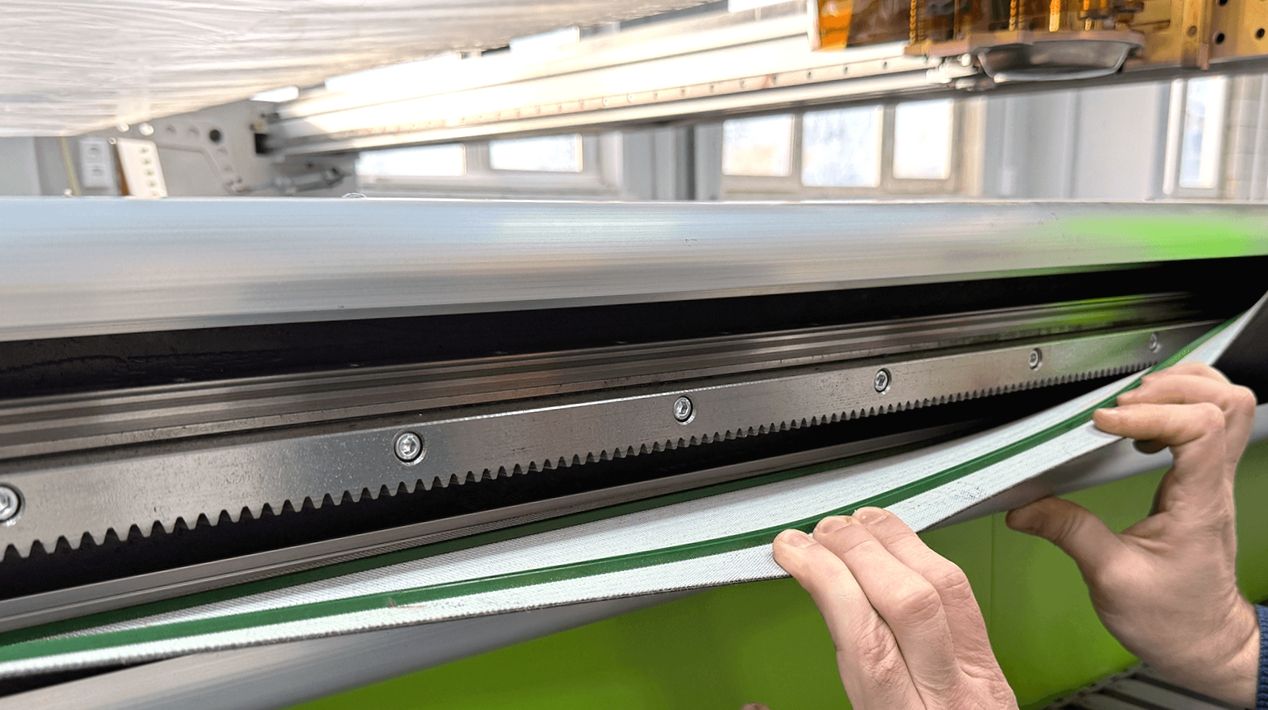

Надежная система реечной передачи, обладает высокой точностью хода, стабильным запуском и остановкой и длительным сроком службы.

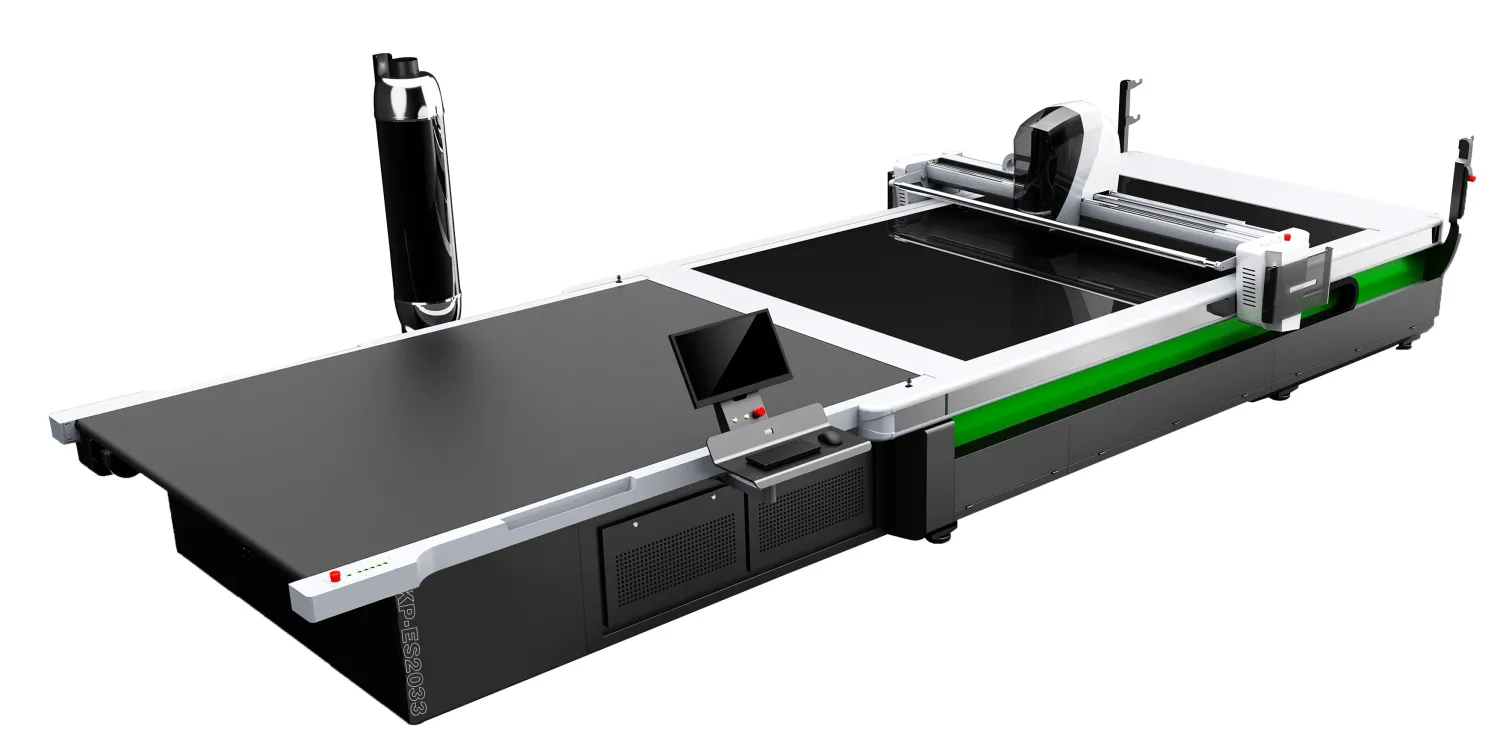

Схема автоматического раскройного комплекса ECHOCUT GL

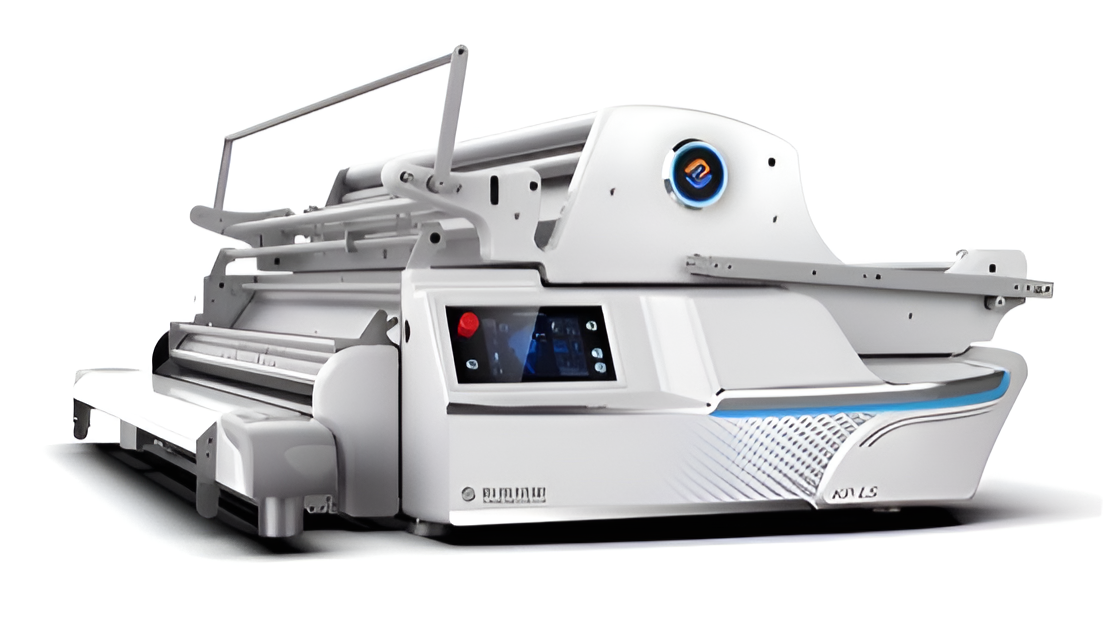

Настилочная машина ECHOCUT

АНРК (автоматический настилочно-раскройный комплекс) включает в себя автоматический раскройщик и настилочный комплекс, который автоматически формирует настил из материала для последующего раскроя на изделия. Модульные настилочные столы позволяют собрать настилочную линию необходимой длины. Конфигурация может быть с конвейерными столами или со столами "с воздушной подушкой".

img232 2.png

Подробнее о настилочной машине смотрите здесь

Характеристики

Технические характеристики раскройного комплекса ECHOCUT GL

Модель ECHOCUT	ECHOCUT GL KP-X1725	ECHOCUT GL KP-X2025	ECHOCUT GL KP-X2325	ECHOCUT GL KP-X1733	ECHOCUT GL KP-X2033	ECHOCUT GL KP-X2533
Зона кроя (ДхШ), мм	2200×1600	2200×1900	2200×2200	3000×1600	3000×1900	3000×2400
Габариты машины, мм (Д×Ш×В)	5900×2950×2150	5900×3250×2150	5900×3550×2150	7500×2950×2150	7500×3250×2150	7500×3550×2150
Масса, кг	4200	4500	4800	4800	5000	5500
Общие характеристики моделей Высота настила	70 мм (с использованием вакуумного прижима), опционально 110 мм Высота настила
Максимальная скорость кроя	60 м/мин Максимальная скорость кроя
Точность кроя	≤ ±0,1 мм Точность кроя
Потребляемая мощность	16-25 кВт Потребляемая мощность
Программное обеспечение	Русифицированная система, совместимая с основными видами САПР для раскроя тканей Программное обеспечение
Совместимость с форматами САПР	CUT; .TAC, .ISO; .nc; .gbr; .dxf; *.plt и т.д Совместимость с форматами САПР
Рабочий инструмент	Прямой осциллирующий Рабочий инструмент
Способ заточки	Двусторонний, бережный, абразивной лентой Способ заточки
Максимальная скорость работы лезвия	6500 об./мин Максимальная скорость работы лезвия
Система охлаждения	Автоматическая система воздушного охлаждения Система охлаждения

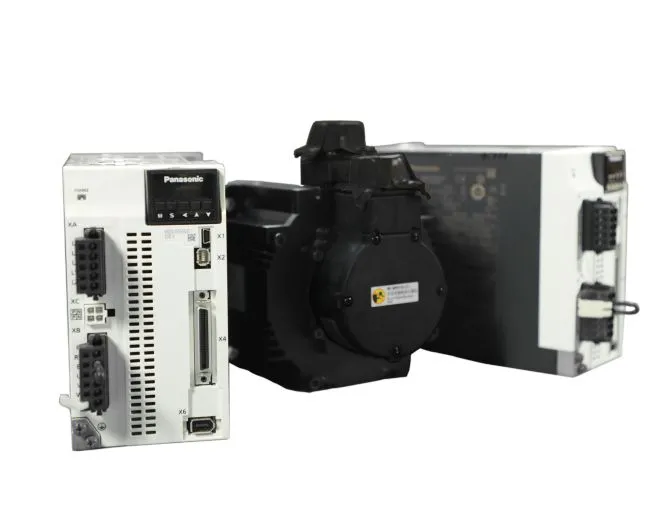

Серводвигатели и драйверы	Japan Panasonic Серводвигатели и драйверы
Требования к сжатому воздуху	0,55 МПа, 160 л/мин Требования к сжатому воздуху
Электропитание	220В/380В± 10%; 50 Гц Электропитание
Условия работы	Температура 0-50º C, относительная влажность воздуха 20-90% Условия работы

Видео

Видео работы раскройного комплекса ECHOCUT GL

О бренде

О производителе раскройных комплексов ECHOCUT

ECHOCUT

Преимущества ECHOCUT:

- производится на крупнейших предприятиях КНР, лидерах в области автоматизированных раскройных систем
- сочетает высокое качество, передовые технические параметры и конкурентоспособную цену
- включает многослойные и однослойные раскройные комплексы, а также настилочные системы

- это лучшее автоматическое раскройное оборудование с полноценной сервисной поддержкой в России
- уже успешно используется на многих предприятиях РФ, обеспечивая высокую точность и эффективность раскроя
- инвестируя в ECHOCUT, вы выбираете надежность, качество и современные технологии для вашего производства

Особые условия

Особые условия покупки раскройного комплекса ECHOCUT GL

Стандартная схема сотрудничества — 6 простых шагов

Свяжитесь с менеджером и подробно расскажите о ваших задачах, особенностях материала для раскроя, размерах производственного помещения.

Получите КП с комплектацией станка, подобранной точно под ваш запрос, обсудите и согласуйте детали заказа.

Изучите и подпишите контракт, оплатите половину его стоимости. После этого заказ будет запущен в производство. До начала работы на станке остается, в среднем, 65 дней.

Оплатите 40% стоимости контракта и получите оборудование.

Мы установим оборудование, запустим его и обучим ваших сотрудников. Вы подпишете акт приема сдачи и оплатите остаток (10%).

Выполняйте заказы на резку, получайте гарантийное обслуживание и дистанционную сервисную поддержку.

Дополнительные возможности

Лизинг

Вы можете приобрести раскройный комплекс ECHOCUT GL в лизинг. Мы предложим вам несколько проверенных лизинговых компаний на выбор, а также готовы работать с любой другой, выбранной вами.

Наши партнеры

Рассрочка последнего платежа

Предоставляем нашим клиентам возможность рассрочки последнего платежа при покупке раскройного комплекса ECHOCUT GL. Условия в каждом случае обсуждаются индивидуально, подробности уточняйте у менеджера отдела продаж.

Расширенная гарантия

Стандартный срок гарантии на раскройный комплекс ECHOCUT GL — 12 месяцев. Возможно продление гарантии на срок до 16 месяцев, подробности уточняйте у менеджера отдела продаж.

Сервис 24/7

Отзывчивый сервис 24/7 — по всей России

Если у вас возникнут неполадки, сложности с настройками или появятся другие вопросы по работе с раскройным комплексом ECHOCUT GL, вы в момент обращения получите консультацию нашей службы поддержки. В штате «Топ Принт Кат» работают опытные инженеры, знакомые с особенностями этого оборудования. Большинство проблем решается удаленно, при необходимости — оперативно выезжаем для их ликвидации.

Не оставим вас с машиной один на один

Круглосуточно 7 дней в неделю отвечаем на запросы и помогаем устранять технические неисправности.
Быстро приезжаем и ремонтируем раскройные комплексы в любом городе России.
Расходные материалы и востребованные запчасти держим в наличии на складе в Москве, остальные — поставляем в срок от 2 дней до 2 недель.

Почему мы

Почему выбирают «Топ Принт Кат»

0₽

переплаты

за ненужные опции оборудования и дополнительные услуги

Подбираем конфигурацию станка точно под задачи клиента: учитываем особенности материалов, размеры производственных помещений, желаемые сроки окупаемости и все возможные сопутствующие вопросы. Устанавливаем и настраиваем — бесплатно.
65

рабочих дней

средний срок от заключения договора до запуска в работу

Поставляем оборудование «под ключ» и сопровождаем клиента на всех этапах. С заводом-производителем в Китае налажен хороший контакт, логистика отработана, поэтому станки изготавливаются под заказ и доставляются быстро, а все возникающие вопросы мы решаем без лишней бюрократии.
152

установки

раскройного оборудования по разным городам РФ

Специализируемся на раскройном оборудовании для швейного производства, основатели компании более 20 лет работают на этом рынке. Нам доверяют российские компании: они рекомендуют нас коллегам и приходят за еще одним раскройным комплексом для расширения производства.
2

часа

средний срок реакции сервисной службы на обращение клиента

Сервисная служба работает круглосуточно, 24/7. Большинство проблем решаем удаленно, при необходимости — оперативно выезжаем для ремонта в любой город РФ. Расходные материалы и запчасти всегда есть в наличии на складе в Москве.

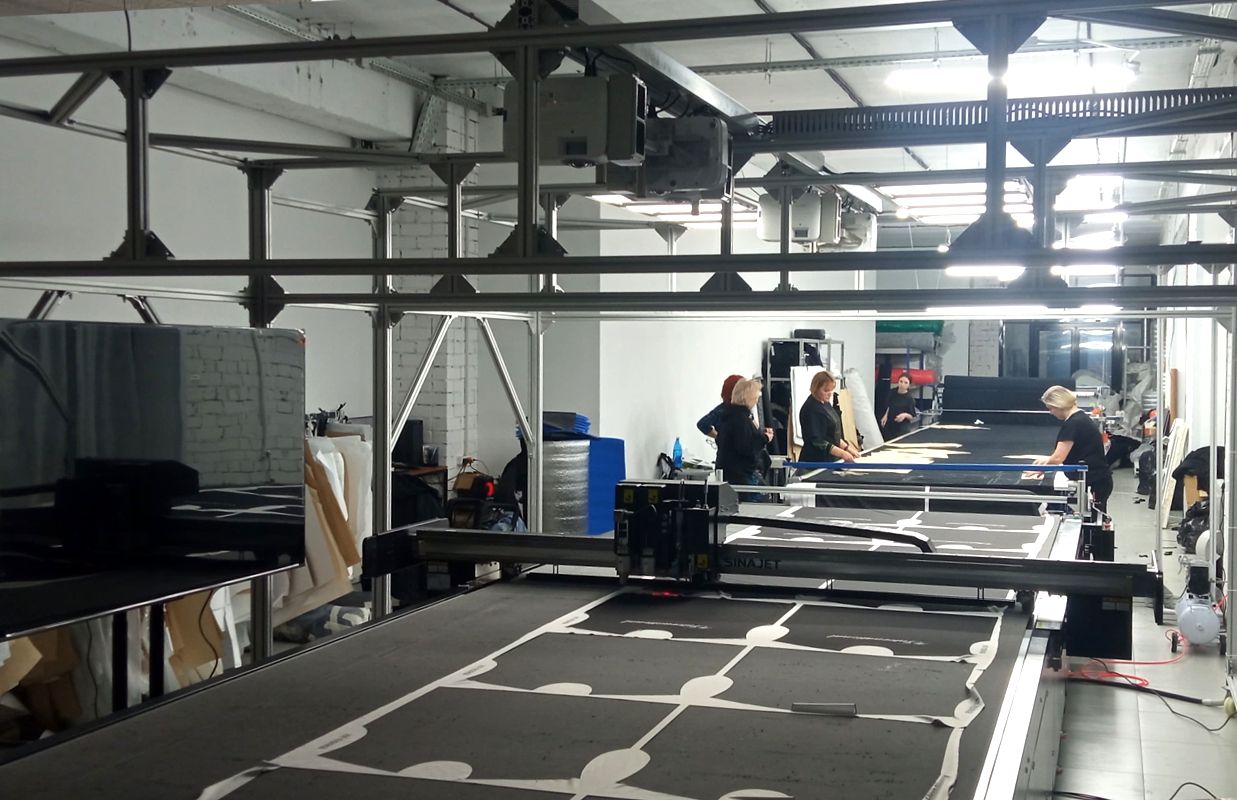

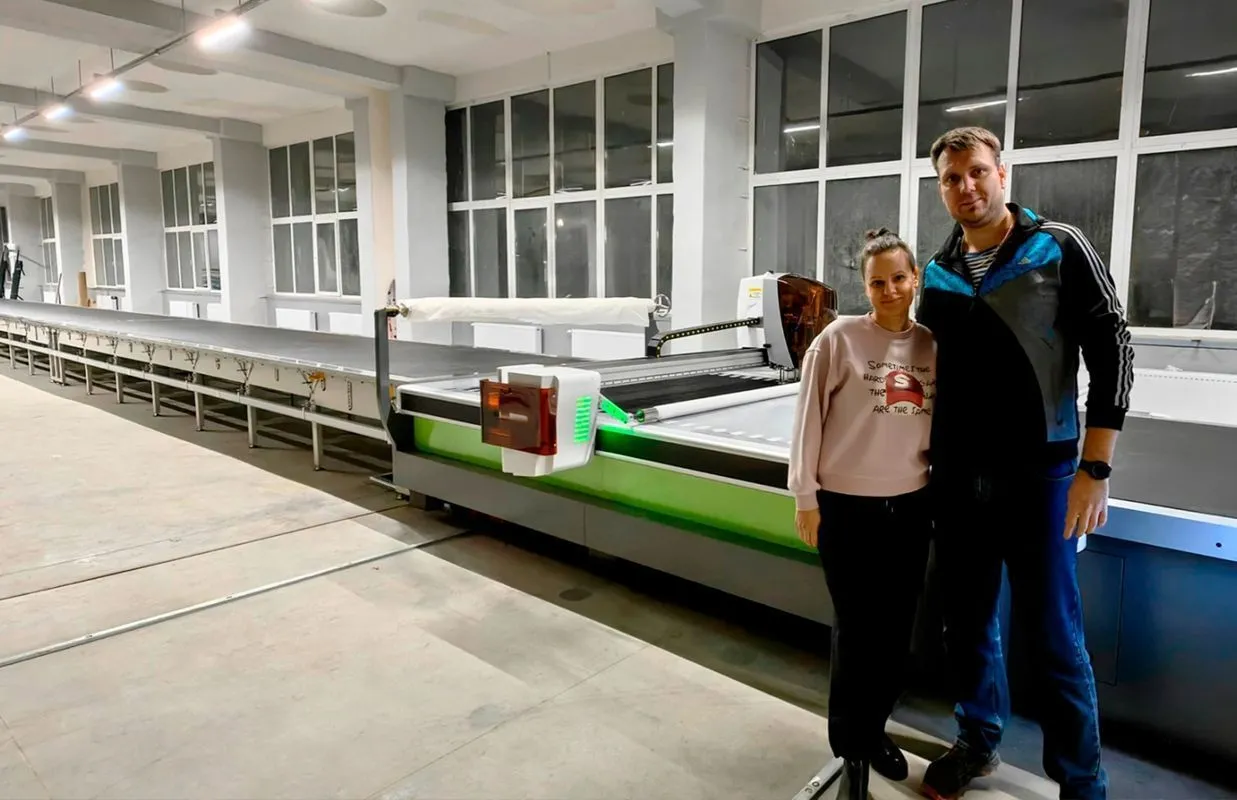

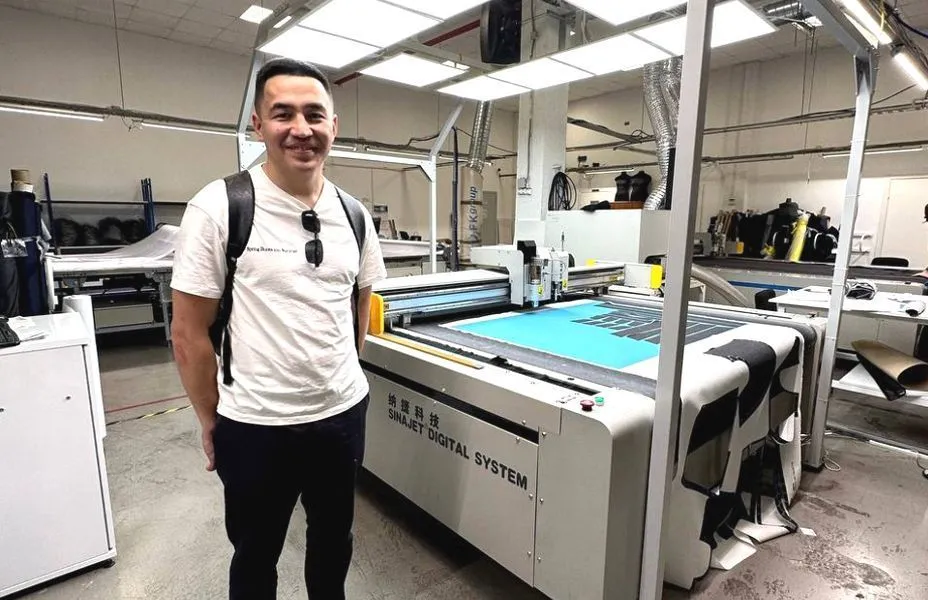

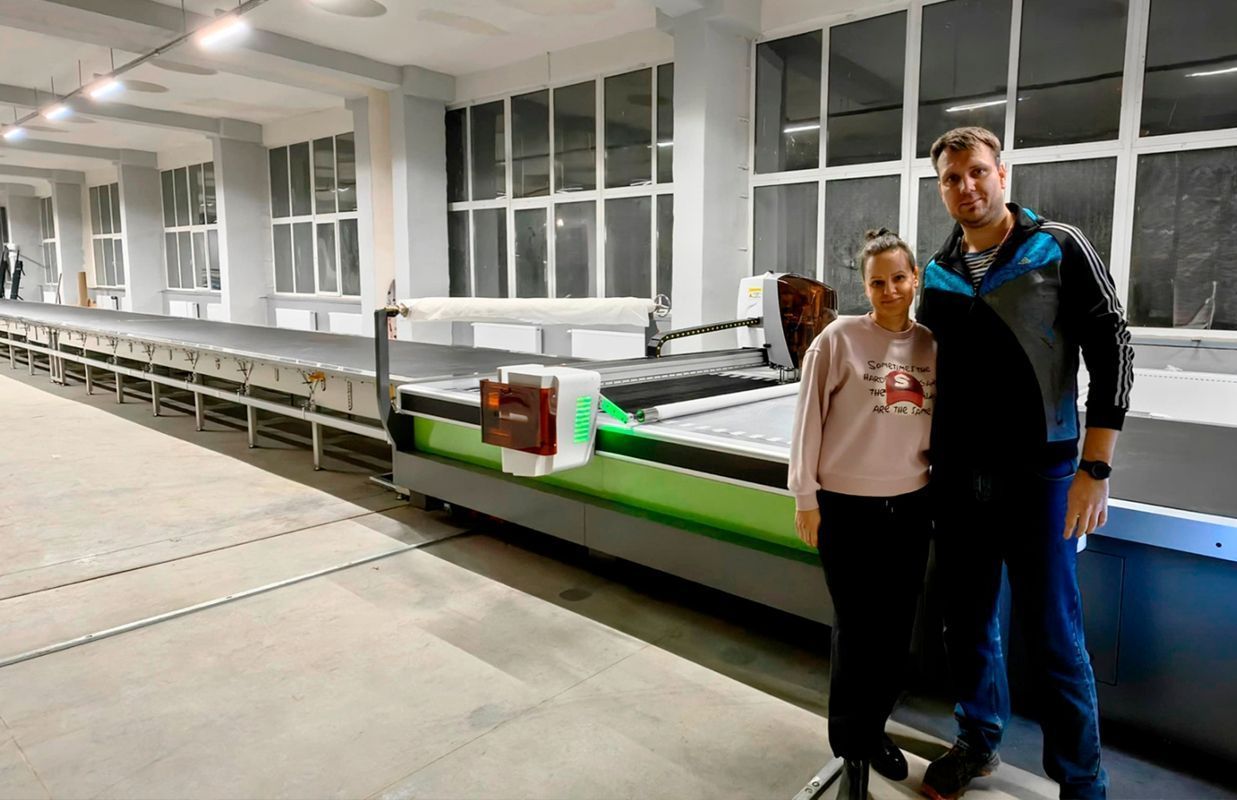

Наши инсталляции

Более 150 компаний уже приобрели у нас оборудование. Присоединяйтесь и вы!

Ваше имя: *

Ваш телефон: *

Я согласен на обработку персональных данных

Смотрите также

Плоттер для фрезеровки швейных шаблонов SINAJET FT

Изготовитель шаблонов

Получить КП
Автоматическая настилочная машина ECHOCUT
Для настилания трикотажа и ткани в автоматическом режиме

Ширина настила: от 1,6 до 2,1 м

В комплектацию входит секционный настилочный стол с поддувом (или конвейером)

Получить КП

Получить КП
Автоматический раскройный комплекс для кожи

Автоматическая ножевая раскройная машина с осциллирующими ножами

Получить КП

Получить КП

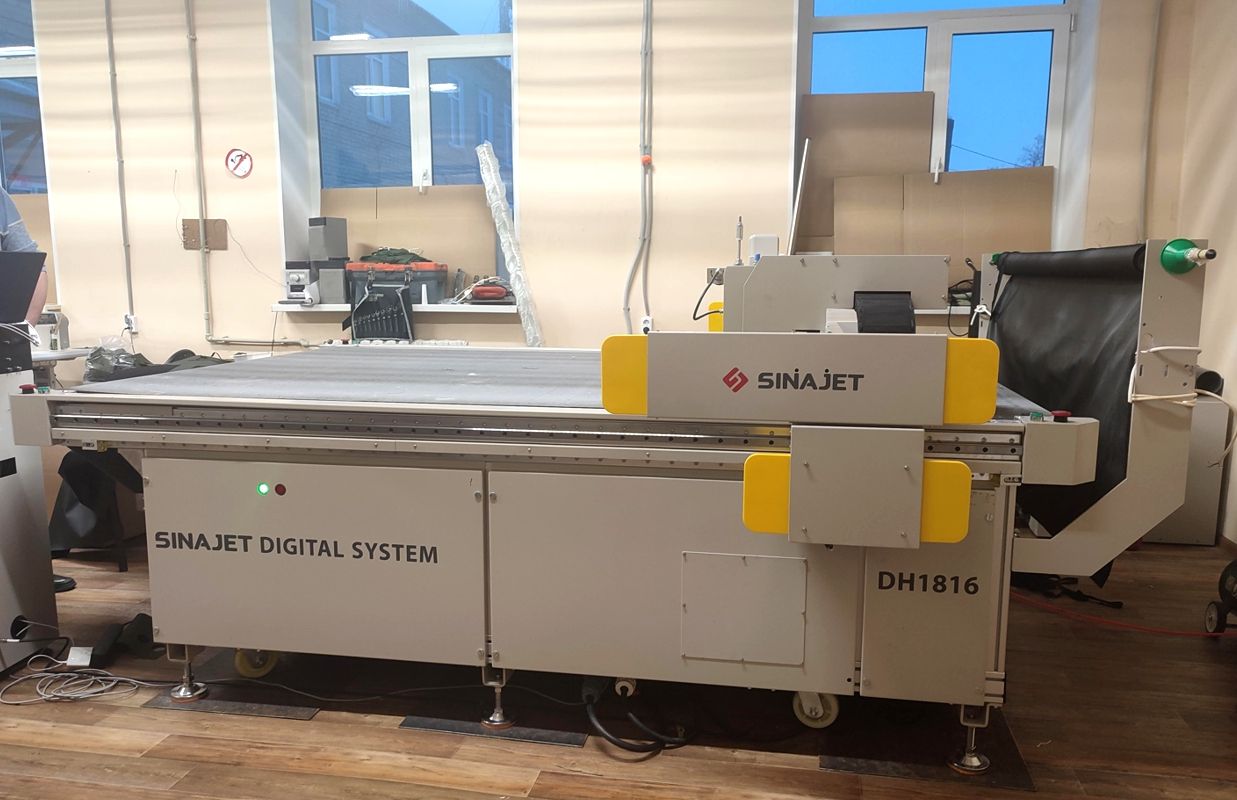

Автоматический однослойный раскройщик с конвейерной системой - SINAJET серия DG/DH
