Описание
ECHOCUT ML — быстроокупаемый станок для автоматизации раскроя на швейном производстве
Раскрой деталей из ткани, трикотажа и искусственной кожи с высокой точностью ±0,1 мм
Раскройный комплекс ECHOCUT ML подходит для изготовления элементов одежды, обуви, головных уборов, чехлов для сидений, мебели, медицинской одежды и аксессуаров, плюшевых игрушек, сумок и багажных изделий, домашнего текстиля, надувных конструкций из ПВХ, спортивной одежды и аксессуаров, а также много другого.
Основные особенности ECHOCUT ML:
- Дешевле конкурентов за счет популярности во всем мире и большого объема производства
- Надежнее основной части конкурентов за счет отработанности конструкции
- Компактный европейский дизайн. Длина раскройщика — 4,7 м — облегчает его установку и использование.
- Высокоскоростной вибрирующий нож с частотой осцилляции 5000 об/мин. позволяет выполнять плавный раскрой без зазубрин.
- Запатентованная конструкция обеспечивает более плотное прилегание ткани к режущему столу.

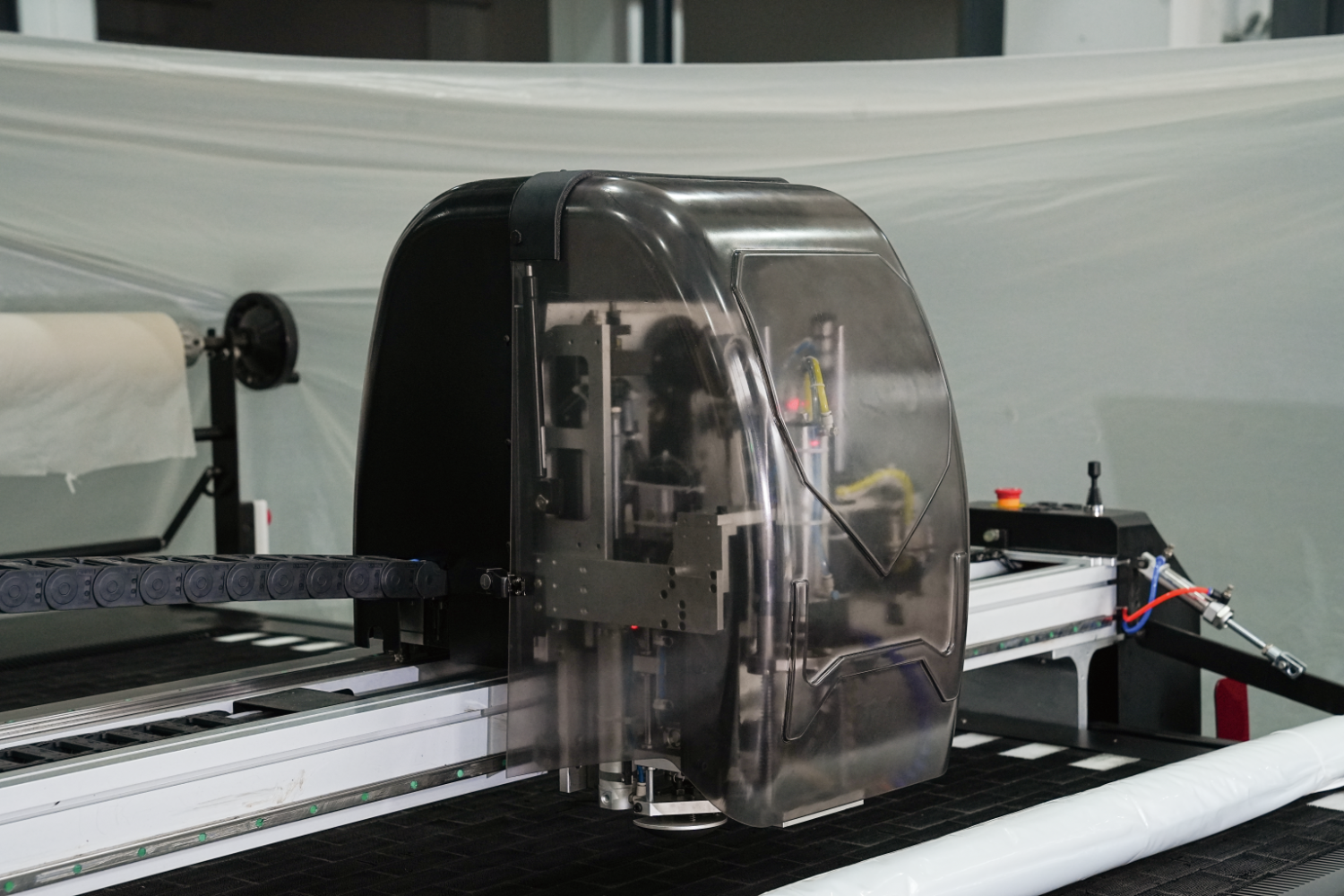

- В головке плоттера используются японские подшипники и две пары вращающихся заточных камней, благодаря чему нож всегда остается острым и равномерно изнашивается.
- Пленка автоматически равномерно покрывает ткань сверху и снизу во время резки, чтобы максимально закрыть место утечки воздуха из разреза.
Экономия времени с умным программным обеспечением
Раскройщик выполняет резку напрямую, без редактирования ISO-файлов. Это экономит до 10 минут на каждом заказе и делает процесс резки более плавным и эффективным.
Продвинутое редактирование с использованием искусственного интеллекта
- Оптимизация разметки с опцией «Настройка в один клик»: позволяет быстро выполнять такие операции, как траектория реза, точка входа, симметричная резка, объединение соседних отрезаемых частей и т.д.
- Длинные заготовки, размер которых превышает допустимый для резки, автоматически разделяются на две части встык с минимальной ошибкой.
- Автоматическая идентификация симметричной резки, ее не нужно настраивать вручную.
- Автоматическая идентификация траектории реза без ручной настройки и автоматическая настройка оптимальной траектории реза.
- Автоматическое распознавание незамкнутого контура и автоматическое замыкание контуров.
Дополнительные возможности
- Автоматически сохраняет данные при отключении питания или сбое в работе.
- Русифицировано, работает с основными форматами САПР для раскроя тканей: CUT, PLT, DXF, ISO, TAC, NC, GBR и др., — не требует подключения драйвера.
- Разработано китайским производителем оборудования и не привязано к западным лицензиям — всегда доступны обновления ПО.
1. Умная система вакуумного прижима с постоянным давлением
- В зависимости от значения отрицательного давления сила вакуумного прижима увеличивается или уменьшается в режиме реального времени в зависимости от изменения утечки воздуха в процессе резки, чтобы обеспечить постоянное давление вакуума и постоянную высоту материала, а также чтобы гарантировать, что держатель ножа не будет касаться материала. Повышается точность резки и экономится электроэнергия.
- Серводвигатели PANASONIC (Япония). Безопасная и высокоскоростная работа, долгосрочная стабильность.
- Точность и надежность работы пневматических инструментов обеспечивается высококачественными компонентами, такими как SMC (Япония) и Yadeke (Тайвань).
- Самая передовая в Европе профессиональная система вакуумного прижима с постоянным давлением.
- Стабильный и надежный модульный электрощит, способный работать как в холодных, так и в жарких условиях.
- Функция автоматического сохранения данных при отключении питания или сбое в работе.
- Профессиональная и высококачественная плата управления вводом-выводом, удобная проверка цепи и техническое обслуживание.
- Сенсорный экран и удобное графическое управление — один час на изучение.

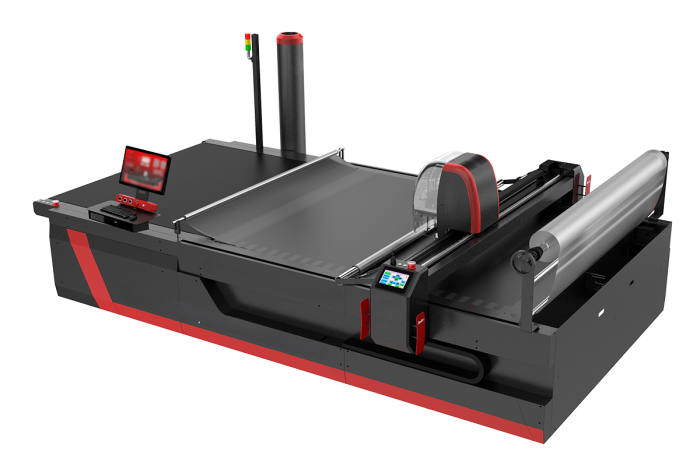

Схема ECHOCUT ML-2019:
|
|
Базовая конфигурация:
- Разделение на зоны с вакуумным прижимом
- Режущий стол с конвейером
- Приемный стол с конвейером
- Электронное защитное устройство
- Устройство повторного покрытия
- Устройство для рулонной подачи
Характеристики
Технические характеристики раскройного комплекса ECHOCUT ML
| Модель ECHOCUT |
ECHOCUT |
ECHOCUT |
ECHOCUT |
ECHOCUT |
ECHOCUT |
|
|---|---|---|---|---|---|---|
| Зона кроя (Д×Ш), мм | 2000х1600 | 2000х1900 | 2000х2200 | 3000х1900 | 3000х2200 | |
| Габариты машины, мм (Д×Ш×В) | 4750х2700х1895 | 4750х2960х1895 | 4750х3300х1895 | 7800х3000х1895 | 7800х3300х1895 | |
| Масса, кг | 3400 | 3800 | 4200 | 5000 | 5500 | |
|
Общие характеристики моделей
Высота настила
|
70 мм (с использованием вакуумного прижима), опционально 110 мм
Высота настила
|
|||||
| Максимальная скорость раскроя |
1300 мм/сек
Максимальная скорость раскроя
|
|||||
| Точность кроя |
≤ ±0,1 мм
Точность кроя
|
|||||
| Программное обеспечение |
Русифицированная система, совместимая с основными видами САПР для раскроя тканей
Программное обеспечение
|
|||||
| Совместимость с форматами САПР |
*CUT; *.TAC, *.ISO; *.nc; *.gbr; *.dxf; *.plt и т.д
Совместимость с форматами САПР
|
|||||
| Потребляемая мощность |
≤15-18,5 КВт/ч
Потребляемая мощность
|
|||||
| Рабочий инструмент |
Прямой осциллирующий
Рабочий инструмент
|
|||||
| Способ заточки |
Система заточки ножей с двумя заточными кругами, вращающимися в противоположных направлениях
Способ заточки
|
|||||
| Максимальная скорость работы лезвия |
5000 об./мин
Максимальная скорость работы лезвия
|
|||||
| Система охлаждения |
Для материалов, которые легко плавятся, таких как ПВх, опционально предусмотрена система охлаждения режущей головки с охлаждением ножей
Система охлаждения
|
|||||
| Уровень шума |
<78 Дб
Уровень шума
|
|||||
| Насос и источник питания |
Вакуумный насос: 15 кВт, -20 KP. Основной источник энергии: 380 В AC, 50-60 Гц. Питание системы управления: 220 В AC
Насос и источник питания
|
|||||
