    Однослойный раскройный комплекс ECHOCUT

    Рекомендуем
    • Однослойный раскройный комплекс ECHOCUT
    • Однослойный раскройный комплекс ECHOCUT
    • Однослойный раскройный комплекс ECHOCUT
    • Однослойный раскройный комплекс ECHOCUT
    • Однослойный раскройный комплекс ECHOCUT
    • Однослойный раскройный комплекс ECHOCUT

    logo 2.jpg

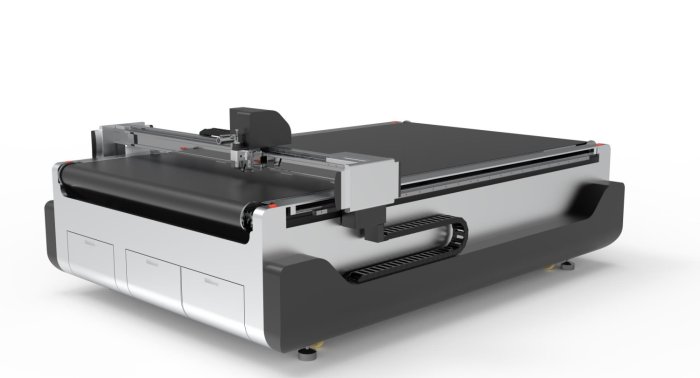

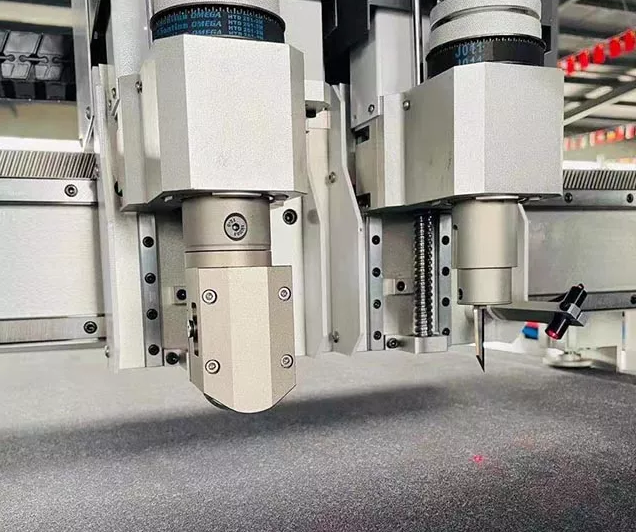

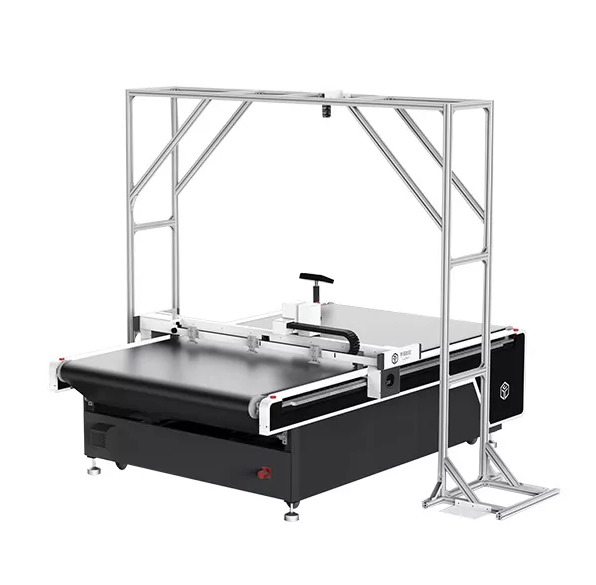

    ECHOCUT - надежные, производительные и доступные режущие плоттеры с максимальной скоростью резки материалов – 1200 мм/сек. Комплекс оборудован алюминиевым столом с независимыми вакуумными зонами и двумя универсальными модулями под режущие инструменты.
    Возможность применения осциллирующего инструмента позволяет работать с максимальным спектром обрабатываемых материалов. Устройство ECHOCUT - экономичное и быстроокупаемое решение для различных сфер применения.

    ECHOCUT в автоматическом режиме выполняет:2023-02-01_17-33-32.png
    • резку;
    • надсечку;
    • гравировку;
    • биговку;
    • перфорацию;
    • маркировку.

    Подходит для различных материалов:2023-02-01_17-34-27.png
    • трикотажа;
    • меха;
    • искусственной и натуральной кожи;
    • джинсовой ткани;
    • холста;
    • хлопка и льна;
    • ковролина;
    • ПВХ;
    • картона, гофрокартона;
    • акрила;
    • вспененных материалов;
    • резины;
    • подкладочных и нетканых материалов;
    • сотового поликарбоната;
    • пластика и других материалов.

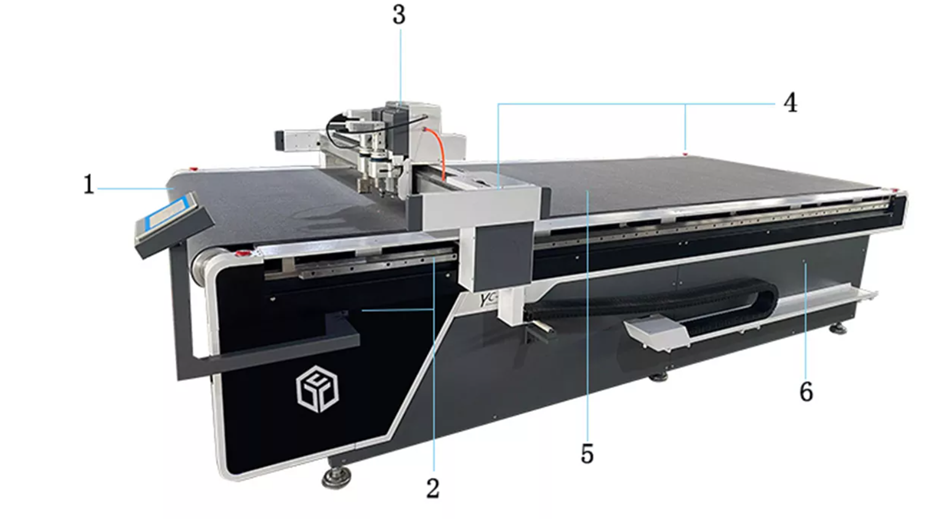

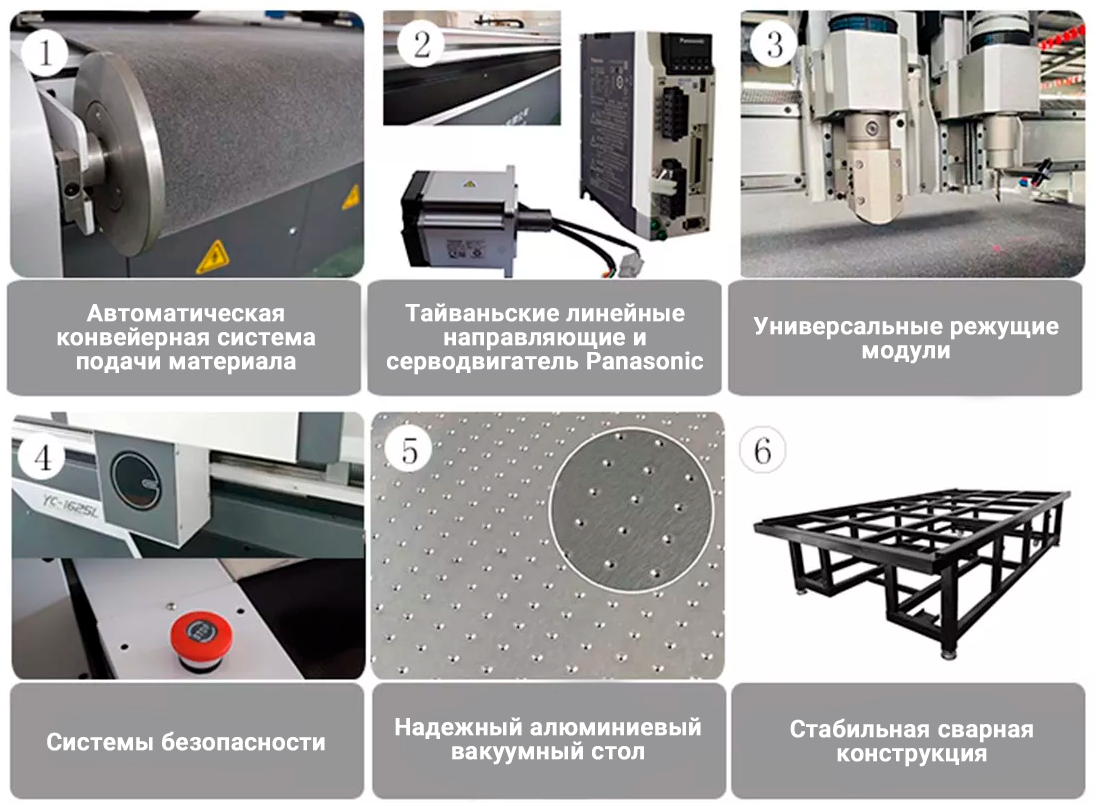

    Особенности:



    ●     Оснащен современными тайваньскими линейными направляющими с зубчатыми передачами, которые обеспечивают высокоскоростную, высокоточную резку и повышают эффективность работы.

    ●     Оснащен серводвигателем Fuji или Panasonic, соответствующий европейской сертификации CE, работает стабильно и надежно.

    ●     Система безопасности с механическими и IR-датчиками. Оснащен 4-мя аварийными выключателями во всех углах машины

    ●     Основа машины - сварной каркасный корпус, который обеспечивает стабильную работу оборудования, высокоточную резку и долгий срок службы без деформации.

    ●     Использование ножа вместо лазерной резки, отсутствие загрязнения окружающей среды и обгоревших краев материала, прецизионная резка с идеальной производительностью резки, чистый и гладкий край.

    ●     В отличие от лазерного станка, плоттер не требует охлаждения и хорошей вытяжки, не имеет специфического запаха, безопасен для окружающей среды, не требует обработки выкроек

    ●     Оснащен интуитивно понятным, простым в эксплуатации ПО


    Инструменты:

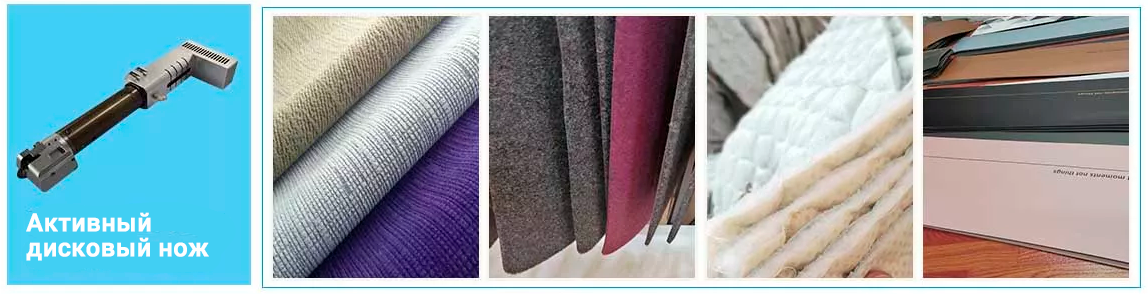

    Дисковый нож.png

    Ротационный инструмент с увеличенной мощностью используется для более широкого спектра материалов. Предназначен для высокоскоростного раскроя тканей, трикотажа и нетканых материалов. Легко справляется со сложными материалами (техническими тканями) – препреги, материалы на основе углеродного, пара-арамидного, мета-арамидного и стекловолокна. Раскрой осуществляется вращающимися с большой скоростью дисковыми лезвиями разного диаметра, имеющими форму круга или многогранника.

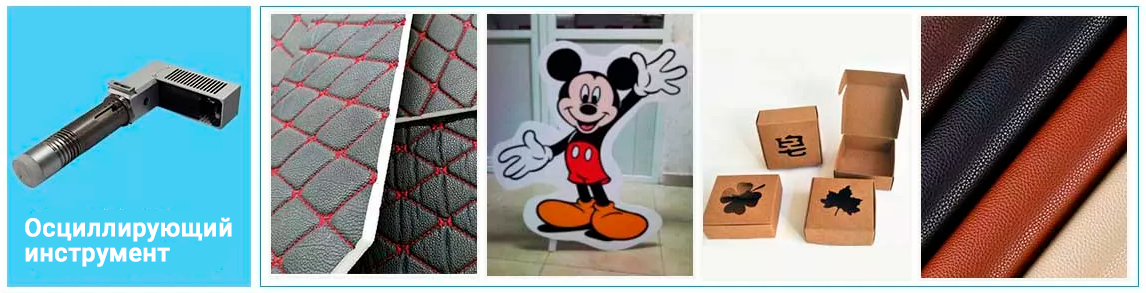

    Осцил. инструмент.png

    Электрический осциллирующий инструмент может резать толстый и плотный материал с высокой скоростью. Он оснащен системой воздушного охлаждения для продления срока службы лезвия. Используется для резки сэндвич-панелей, сотового и гофрированного картона,толстой картонной доски и прочной кожи.

    Пневмо-осцил. инструмент.png

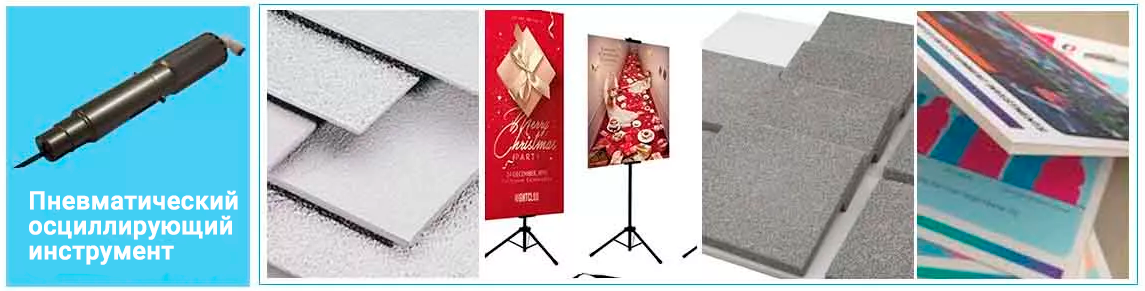

    Пневматический осциллирующий инструмент приводится в действие сжатым воздухом и перемещает лезвие вверх–вниз с частотой 12 000 колебаний в минуту и с амплитудой хода 8 мм. Прочная конструкция инструмента специально адаптирована для резки жестких и прочных материалов до 60 мм. Благодаря нескольким видам лезвий, можно добиваться различных результатов обработки.

    Нож для резки под углом.png

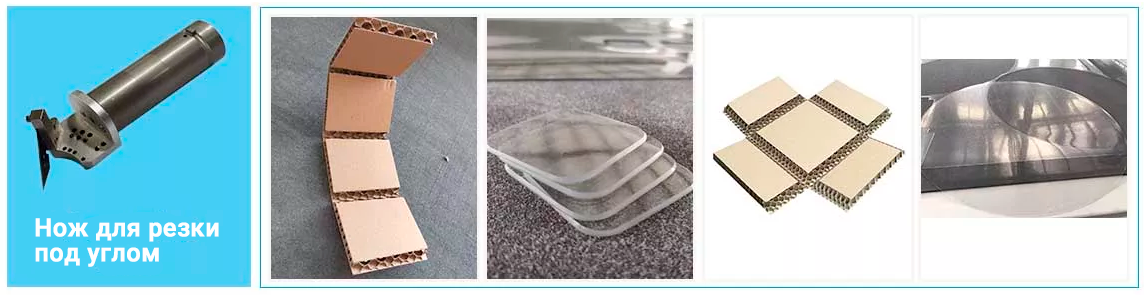

    V-CUT - Специальный инструмент для резки под углом. С его помощью возможно сделать V-образный паз для производства сложных, объемных конструкций из композитных материалов с вспененным наполнителем, сотового картона, пенокартона или сэндвич-панелей. Доступны ножи для углов выборки 0°, 15°, 22,5° и 45°.

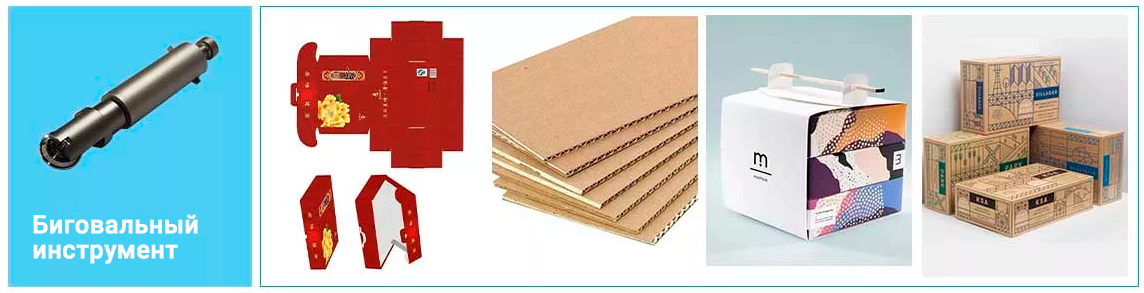

    Биговальный инструмент.png

    Биговальный инструмент используется для создания складок на гофрированных и аналогичных материалах в местах будущих сгибов. Предназначен для картона, тонких гибких пластиков и других, легко продавливающихся материалов. Инструмент может осуществлять биговку гофрированного материала вдоль или поперек его структуры без каких-либо повреждений его поверхности.

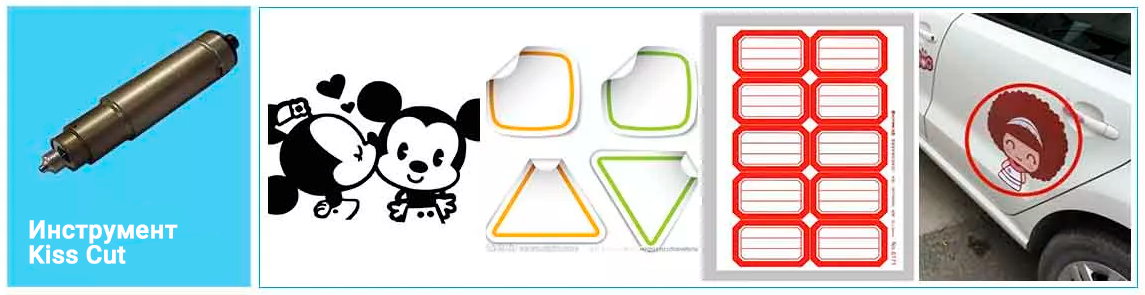

    кисс кат.png

    Инструмент Kiss Cut применяется для высокоскоростной резки самоклеящихся ПВХ-пленок (винила, бумаги, наклеек и пр.). Он с точной настройкой глубины позволяет прорезать верхнюю часть материала (пленку) без повреждения нижней (подложки).

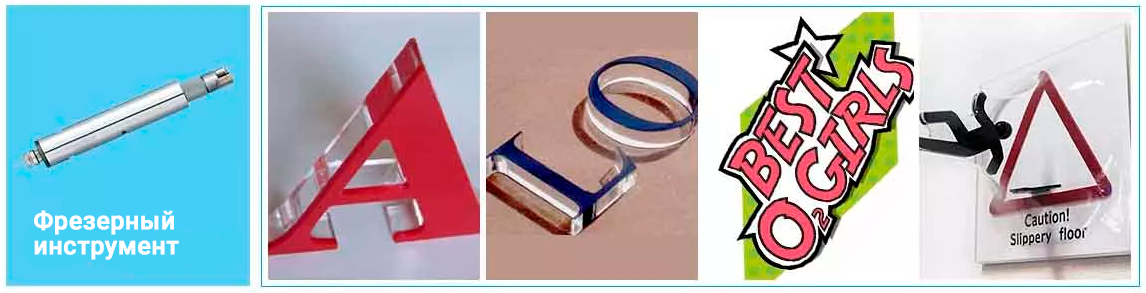

    Фрезерный инструмент.png

    Фрезерный модуль с высокочастотным ротором может использоваться для резки жестких материалов, например, фанеры, МДФ, пластика, композитных материалов и т. д. Инструмент способен работать 24 часа, 7 дней в неделю и может комплектоваться двумя различными шпинделями мощностью 1 или 1,8 кВт.


    Технические параметры:

    Модель ECHOCUT-2516A ECHOCUT-2521A ECHOCUT-3018A
    Габариты (Д*Ш*В) 3340*2390*1350 3340*2893*1350 3920*2615*1350
    Рабочая зона (Длина х Ширина) 2500 мм х 1600 мм 2500 мм х 2100 мм 3000 мм х 1800 мм
    Устройство безопасности Онлайн/оффлайн работа; непрерывная резка с высокой эффективностью; инфракрасное блокирующее устройство; кнопка аварийной остановки; интеллектуальное устройство предотвращения столкновений
    Максимальная скорость резки 1200 мм/с
    Максимальная толщина материала до 20 мм
    Точность резки ±0,1 мм
    Интерфейс передачи Ethernet
    Система трансмиссии Panasonic Servo Motor
    SMTYCC - линейная направляющая
    Фиксация материала Вакуум
    Мощность и энергопотребление вакуумной помпы 5,5 - 12,5 кBт / 380 В / 50 Гц
    Энергопотребление устройства резки 220 В, 50 Гц
